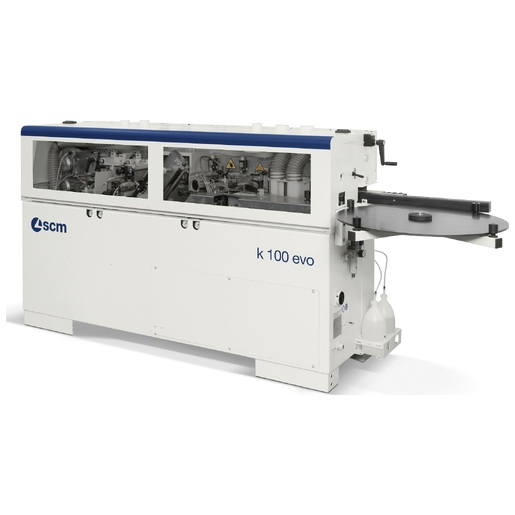

K 100 evo Automatische einseitige Kantenanleimmaschine
Online-Rabatt
22.129,60 €(Price does not include taxes, shipping and installation)
Available 2
Item ready for delivery
INSTALLAZIONE K 100 EVO

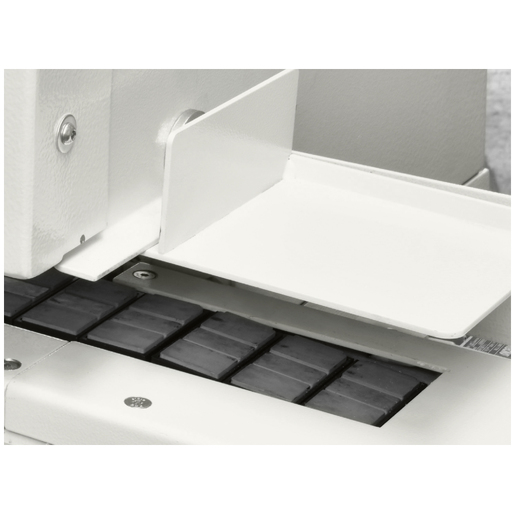

The panel feed speed by track guarantees optimal holding and feeding linearity.
Optimal managing of the machine thanks to the new 10” touch screen “eye-S” Compact Console with Maestro active edge, operator interface, where all of the machine functions are graphically shown.
Very high edge quality finishing with the trimming unit including rotating copiers. The high frequency motors generate high cutter rotating speed, reducing to a minimum any marks left from trimming and guaranteeing the absence of vibrations.
MASCHINENKONFIGURATION
(Im Lieferumfang der Maschine enthaltene Optionen und Zubehör)
- "RAS-M" Ziehklingenaggregat
- "RC-M" Leimschaberaggregat
- "SP-M" Bürstenaggregat
TECHNISCHE DATEN
| Vorschubgeschwindigkeit | m/min | 7 |
| Plattenstärke | mm | 8-50 |
| Kantenstärke bei Streifenkanten | mm | 0,4-3 |
| Kantenstärke bei Rollenkanten | mm | 0,4-3 |
| Max. Kantenquerschnitt bei Rollen | mm² | 150 |
| Max. Rollendurchmesser | mm | 700 |
| Kantenüberstand im Vergleich zur Plattenstärke | mm | 2+2 |
| Abstand zwischen den Teilen | mm | 600 |
| Min. Werkstücklänge bei Rollenkanten | mm | 160 |
| (min. Breite 110 mm) | mm | 180 |
| Min. Kantenlänge bei Rollenkanten | mm | 200 |
| Min. Kantenlänge bei Streifenkanten | mm | 220 |
| Min. Werkstückbreite (Länge min. 210 mm) | mm | 110 |
| Arbeitstischhöhe | mm | 900 |
| Öffnung der Platten-Trägerwalze | mm | 615 |
| VORFRÄSAGGREGAT | ||
| Max. Abtragsfläche | mm² | 55 |
| Materialabtrag | mm | 0,5-1-1,5-2 |
| Min. Werkstückbreite | mm | 110 |
| S1/S6 Motorleistung | kW | 1,8/2,2 |
| Werkzeugdurchmesser | mm | 80 |
| Werkzeughöhe | mm | 56 |
| Rotationsgeschwindigkeit
| g/min | 8300 |
| LEIMAGGREGAT | ||
| Resistance power | kW | 0,25 |
| Füllmenge | kg | 0,8 |
| KAPPAGGREGAT |
| Motorleistung | kW | 0,2 |
| Sägeblattdrehzahl | g/min | 12000 |
BÜNDIGFRÄSAGGREGAT
| Motorleistung | kW | 0,35 |
| Sägeblattdrehzahl | g/min | 12000 |
| Min. Werkstückstärke mit Radius | mm | 12 |
| Vertikal-/Frontkopierer | disk/disk | |
| Werkzeugradius | mm | 2 |
| ZIEHKLINGENAGGREGAT |
| |
| Min. Werkstückstärke | mm | 12 |
| Vertikal-/Frontkopierer |
| disk/disk |
| Werkzeugradius | mm | 2 |
| BÜRSTENAGGREGAT |
| |
| Motorleistung | kW | 0,14 |
| Rotationsgeschwindigkeit | g/min | 2800 |
MINDESTANFORDERUNGEN AN DIE INSTALLATION
| Durchschnittlicher Druckluftverbrauch pro Platte L=3300mm | Nl/cycle | 470 | ||
| Ansaugdruckluftverbrauch | m³/h | 1333 | ||
| Luftgeschwindigkeit für Absaugung | m/sec | 20 | ||
| Rated current | A | 23 | ||
| CE-Version – Spannung / Frequenz | 400 V / 50 Hz |
Um eine eindeutige und reibungslose Lieferung zu gewährleisten, sind nachfolgend die Abmessungen der verpackten Maschine bei der Lieferung aufgeführt:
| Abmessung | ||
| Länge | cm | 256 |
| Breite | cm | 88 |
| Höhe | cm | 155 |
| Gewicht | kg | 686 |
Vor Abschluss der Bestellung wählt der Kunde die folgende Versandart:
Lieferung per Kurierdienst (Incoterm DAP – Delivered at Place, Lieferung an vereinbarten Ort)
Bei dieser Versandart übergibt SCM die Lieferung einem spezialisierten Spediteur, der einen sicheren Transport durch Fachpersonal gewährleistet. Der Service umfasst:
- Telefonische Vorankündigung der Lieferung
- Hydraulischer Hecklader zum Abladen der Ware vom LKW
Wichtig: Die Anlieferungen erfolgt ausschließlich auf Straßenniveau, d.h. die Ware wird an den vom Kunden angegebenen Gebäudeeingang bzw. auf das entsprechende Gelände geliefert. Der innerbetriebliche Transport und das Aufstellen der Maschine innerhalb des Betriebsgeländes sind nicht inbegriffen. Falls für den innerbetrieblichen Transport ein Gabelstapler oder ein anderes Gerät benötigt wird, ist der Kunde für die Organisation verantwortlich.
Wenn die Maschine mit der Installationsoption erworben wurde, wird sich der SCM Service oder ein autorisiertes Zentrum nach der Bestellung mit dem Kunden in Verbindung setzen, um den Installationstermin, die erforderliche Ausrüstung und die zu unterzeichnenden Dokumente zu vereinbaren.
Für weitere Informationen oder Fragen stehen wir Ihnen gerne zur Verfügung.
