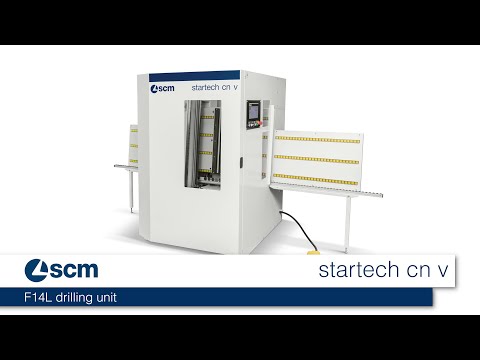

startech cn v Univerzalni CNC stroj za vrtanje in rezanje
(Price does not include taxes, shipping and installation)
startech cn v je univerzalni vrtalni in CNC rezalni stroj za manjše in srednje velike mizarske delavnice, namenjen vertikalnemu vrtanju na površino plošče, vodoravnemu vrtanju na vseh štirih straneh in izdelavi utorov z integriranim rezilom v smeri "X". Avtomatski stroj z orodji in strojnimi operacijami zmanjšanimi na minimum, s hitrostjo osi 20 m/min. Zelo zmanjšane dimenzije stroja: samo 5,5 m2
Available 1
Item ready for delivery
Unità di foratura con tecnologia brevettata Ro-AX: la più affidabile del mercato con drastica riduzione dei tempi di manutenzione (1000 ore no stop!)
Produzioni flessibili e personalizzate unite a velocità e precisione.
Drilling head positioned above the panel to guarantee accurate machining and thanks to the system that uses the outside of the panel (in sight) as a reference, any differences in thickness are always on the inside of the cabinet (non in sight).
Pinza mobile con apertura flottante che non necessita di alcuna regolazione per una massima stabilità del pezzo.
• horizontalno vrtanje na vseh 4 straneh
• izdelava utorov z integriranim rezilom vzdolž osi "X"
• Podnožje in delovna miza: konstrukcija izdelana iz varjenega jekla za ustvarjanje velike nosilne površine, na katero so pritrjene delovne mize. Električna omarica integrirana v podnožje. Delovna miza iz fenolnega materiala z utori za vrtanje skozi material.
• Premični most: portalna konstrukcija je izdelana iz cevastega varjenega jekla, ki podpira glavno delovno skupino.
• Premikanje obdelovanca in delovne skupine: vpenjalo, neposredno krmiljeno preko računalnika, zaklene ploščo, ki jo je treba obdelati, in jo zaporedoma postavi pod delovno glavo za izvedbo zahtevane obdelave
• Drsenje vzdolž "X", "Y" in "Z" osi prizmatičnih linearnih vodil z ležaji in prenosom preko vijačnega vretena.
• Skupinsko pozicioniranje in premikanje stroja se izvaja s pomočjo enosmernih motorjev.
KONFIGURACIJA STROJA
(Možnosti in dodatki, vkljuceni v ta stroj)
- Sistem zaznavanja za kalibracijo referencne strani nasprotne plošce
- Naprava za povecanje vrtalnega tlaka vzdolž osi Z
- Vrsta tipkovnice: Qwerty
| OSI | ||
| Maks. uporabna velikost plošce X-Y-Z | mm | 3000 x 900 x 50 |
| Min. uporabna velikost plošce X-Y-Z | mm | 300 x 90 x 10 |
| Maks. hitrost | 7 (4X-4Y eno od njih je v skupni rabi) | |
| Vertikalna vretena (vzdolž Y osi) | št. | 2 (1+1) |
| Horizontalna vretena (vzdolž X osi) | št. | 2 (1+1) |
| Fiksno integrirano rezilo, (rezanje v smeri) | ||
| VGRADNJA | ||
| Elektricno napajanje | V (Hz) | 380 / 400 (50 / 60) |
| Min. Nazivna moc motorja | KVA | 4,5 |
| Zracni tlak | bar | 6,5 |
| Tlak komprimiranega zraka | Nl/min | 90 |
| Poraba odsesanega zraka | m3/h | 820 |
| Hitrost odsesanega zraka | m/s | 20 |
| Premer odssovalnih odprtin | mm | 120 |
Da bi zagotovili jasen in nemoten nakup, so spodaj navedene mere zapakiranega stroja ob dobavi:
| Podatek | ||
| Dolžina | cm | 208 |
| Širina | cm | 147 |
| Višina | cm | 244 |
| Teža | kg | 954 |
Pred zakljuckom nakupa, kupec lahko izbira med naslednjimi možnostmi dostave:
Pošiljka z namensko dostavno službo (Incoterm DAP - Delivered at Place)
Z izbiro pošiljanja, bo SCM zaupal dostavo specializiranemu špediterju, s cimer bo zagotovil varen prevoz, ki ga opravljajo strokovnjaki. Storitev vkljucuje:
- telefonsko obvestilo pred dostavo
Pomembno: Zaradi velikosti stroja, je za razkladanje s tovornjaka odgovoren kupec. Zato je potrebno imeti vilicar ali ustrezno opremo za varno izvedbo postopka. Dostava v notranjost stavbe in postavitev stroja znotraj objekta nista vkljuceni.
Ce je stroj kupljen z možnostjo namestitve, bo po opravljenem narocilu SCM Servis ali pooblašceni center stopil v stik s stranko in se dogovoril o: datumu namestitve, potrebni opremi in dokumentih, ki jih je treba podpisati za namestitev.
Za vse dodatne informacije ali pojasnila nas kontaktirajte.
