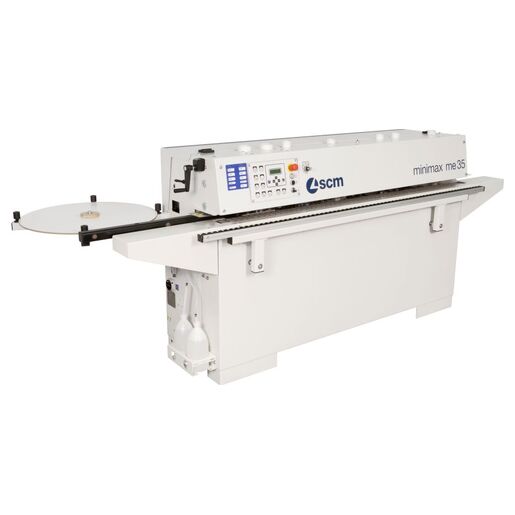

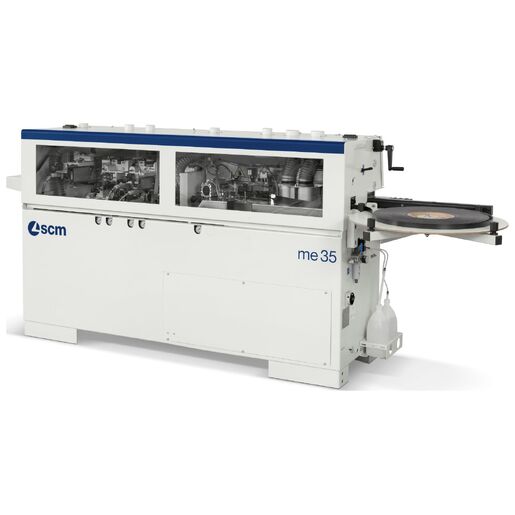

me 35tr

TEHNIčNI PODATKI

številke so od 35T !!!!

delovna površina

[mm]

3000 x 525

višina delovne mize

[mm]

904

debelina roba v roli

[mm]

0,4 ÷ 3

debelina robov v traku

[mm]

do 5

višina plošče min. &razdeli; maks.

[mm]

8 ÷ 50

dolžina/širina min. plošče z robom v roli

[mm]

190/110

min. dolžina plošče z rezom na sprednji strani

[mm]

120

hitrost pomika

[ m/min]

7

moč pogonskega motorja

[kW]

0,55

tlak pnevmatskega sistema

[bar]

6,5

odsesovalna kapa (posoda za lepilo) premer

[mm]

60

[mm]

60

št. 2 odsesovalni kapi (prirezovalna skupina) premer

[mm]

80

delovna temperatura

[?C]

20 ÷ 190

Enota za rezanje

moč motor

[kW]

2,2

hitrost vrtenja rezila

[rpm]

7.200

št. 2 diamantna rezkarja

Ø 80 mm H=56 Z2

odvzem materiala

[mm]

0,5/1/1,5/2

Enota posode za lepilo:

pogonski motor

[kW]

0.18

kapciteta posode za lepilo

[kg]

~ 0,8

Skupina obrezovanje in struženje:

moč motorja S1

[kW]

0,19

končno rezilo

Ø 125 mm Z12

hitrost vrtenja rezila

[rpm]

12.000

Enota za obrezovanje

moč zgornjega in spodnjega motorja S1

[kW]

2 x 0,35

widia rezalniki

Ø 55,3 mm Z3

hitrost vrtenja rezila

[rpm]

12.000

navpična/vodoravna kopirna kolesa

valjanje/valjanje

Skupina s ščetkami

moč motorja

[kW]

0,14

hitrost vrtenja rezila

[rpm]

2.800

MINIMALNE ZAHTEVE ZA NAMESTITEV

Poraba komprimiranega zraka plošče L=3300

Nl/cikel

470

Poraba odsesovanega zraka

m³/h

1333

Hitrost zraka za odsesovanje

m/s

Nazivni tok

A

CE različica – Napetost/frekvenca

400V / 50Hz
3 faze + nevtralno + ozemljitev
