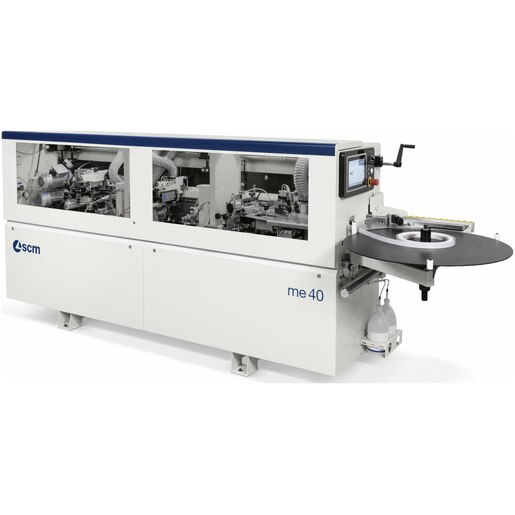

me 40tr
36.023,00 €
(Price does not include taxes, shipping and installation)
Available 1
Item ready for delivery
INSTALLAZIONE ME 40TR
Gruppo arrotondatore che consente di effettuare l’arrotondatura di bordi sottili e in spessore fino a 3 mm, per una finitura ineccepibile del pannello.
Gruppo rettificatore con 2 utensili a rotazione contrapposta ed intervento temporizzato che, tramite asportazione, correggono le imperfezioni del pannello derivanti dal processo di taglio e immagazzinamento.
Gestione ottimale della macchina grazie alla console “eye-S” Compact touch-screen 10” con interfaccia operatore Maestro active edge, sul quale vengono rappresentate graficamente tutte le funzioni.
Avanzamento a cingolo per una finitura perfetta ed un’alta produttività.
KONFIGURACIJA STROJA
(Možnosti in dodatki, vkljuceni v ta stroj)
- ENOTA ZA STRGANJE ROBOV
- ENOTA ZA ŠCETKANJE
- ENOTA ZA STRGANJE LEPILA
- Avtomatska nakladalna naprava za robove v trakovih
- Infrardeca keramicna lucka
- Enota za nanos locilnega sredstva
- Nanos cistilnega sredstva za zakljucno obdelavo robov
- "Nesting" komplet kopirne naprave za obrezovalno enoto
- "Nesting" komplet kopirne naprave za enoto za strganje robov
| Tehnicne lastnosti |
| me 40tr |
|
| - dimenzije delovne mize | [mm] | 3465 x 710 |
|
| - višina delovne mize | [mm] | 875 |
|
| - debelina robov v roli | [mm] | 0,4 ÷ 3 |
|
| - debelina robov v trakovih | [mm] | do 5 |
|
| - min. ÷ maks. višina plošce | [mm] | 8 ÷ 50 |
|
| - min. dolžina/širina plošce z robovi v roli | [mm] | 190/110 |
|
| - min. dolžina plošce odrezane le na sprednji strani | [mm] | 120 |
|
| - hitrost podajanja | [m/min] | 9 |
|
| - moc podajalnega motorja | [kW] | 0,55 |
|
| - pnevmatski delovni tlak | [bar] | 6,5 |
|
| - premer odsesovalne odprtine (posoda za lepilo) | [mm] | 80 |
|
| - št. 2 odsesovalni odprtini premera (prirezovalna enota) | [mm] | 60 |
|
| - št. 2 odsesovalni odprtini premera (enota za predrezkanje) | [mm] | 80 |
|
| - delovna temperatura | [°C] | 20 ÷ 190 |
|
| Enota za predrezkanje |
|
| |
| - moc motorja | [kW] | 3 | |
| - hitrost vrtenja rezila | [rpm] | 7.200 | |
| - št. 2 diamantna rezila |
| Ø 80 mm V=56 Z2 | |
| - odvzem materiala | [mm] | 0 ÷ 2 | |
| Lepilna enota |
|
| |
| - moc motorja | [kW] | 0,25 | |
| - kapaciteta posode | [kg] | ~ 0,8 | |
| Celilna enota |
|
| |
| - moc motorja S1 | [kW] | 0,19 | |
| - rezilo za koncni odrez |
| Ø 125 mm | |
| - hitrost vrtenja rezil | [rpm] | 12.000 | |
| Zaokroževalna enota |
|
| |
| - moc motorja S1 | [kW] | 0,35 | |
| - rezilo za koncni odrez |
| Ø 58 mm | |
| - hitrost vrtenja rezil | [rpm] | 12.000 | |
| Obrezovalna enota |
|
| |
| - moc zgornjega/spodnjega motorja S1 | [kW] | 2 x 0,35 | |
| - widia rezalniki |
| Ø 55,3 mm Z3 | |
| - hitrost vrtenja rezalnikov | [rpm] | 12.000 | |
| - vertikalna/horizontalna kopirna kolesa |
| vrtljiva / vrtljiva | |
| MINIMALNE ZAHTEVE ZA NAMESTITEV |
|
| |
| Poraba komprimiranega zraka | Nl/min | 300 | |
| Poraba odsesovanega zraka | m³/h | 2090 | |
| Hitrost zraka za odsesovanje | m/sec | 22 | |
| Nazivni tok | A | 23 | |
| CE razlicica – Napetost/frekvenca |
| 400V / 50Hz 3 faze + nevtralno + ozemljitev | |
