K 100 evo Bordatrice automatica monolaterale
20% Sconto Online
23.316,00 €(Escluso IVA, spese di spedizione e installazione)
k 100 evo è la bordatrice automatica monolaterale per l'incollaggio di bordi con colla termofusibile nei quattro lati di pannelli diritti e la successiva finitura degli spigoli
Soluzione ideale per le piccole aziende artigiane che ricercano prodotti affidabili e di qualità superiore.
Possibilità di lavorare bordi in massello fino a 5 mm di spessore con caricamento automatico della striscia, in pannelli da 50 mm di spessore (migliore prestazione di categoria)
Rapido set up del gruppo refilatore per la lavorazione di 3 diversi tipi di bordo: sottile, con raggio e massello
Facile utilizzo con il controllo elettronico “Orion One” e massima affidabilità grazie ai motori operatori ad alta frequenza
*Le foto possono includere equipaggiamenti opzionali. Verificare la disponibilità e la compatibilità in Dettagli del prodotto e Specifiche.
Per questo modello è obbligatoria l'installazione da parte di un tecnico SCM.
Trasporto pannello con cingolo a garanzia di ottimale tenuta e linearità di avanzamento
Facile utilizzo con il controllo elettronico “Orion One” e massima affidabilità grazie ai motori operatori ad alta frequenza
Kit copiatore Nesting per gruppo refilatore e gruppo raschiabordo che consentono di lavorare senza alcun problema panelli provenienti da ciclo produttivo “nesting”.
Lampada ceramica ad infrarossi: migliora la qualità dell'incollaggio in caso di basse temperature ambientali.
- Gruppi operatori superiori fissati al pressore per permettere la loro
regolazione automatica al cambio dello spessore pannello. - Gruppi inferiori fissati al basamento sotto il piano del tappeto, per un preciso riferimento rispetto al pannello
- Cabina di protezione per tutta la lunghezza della macchina con finestre per la visione dei gruppi durante la lavorazione
- Impianto elettrico posizionato all'interno del basamento con pannello di chiusura che consente un comodo accesso per eventuali operazioni di manutenzione
- Rulliera di sostegno pannello posizionata esternamente al tappeto per tutta la lunghezza della macchina
- Gruppo rettificatore con utensili al diamante. Esegue la rettifica del pannello, realizzando una superficie ottimale su cui applicare la colla ed ottenere una perfetta linea di giunzione con il bordo
- Gruppo incollaggio. Esegue l'incollaggio automatico con colla termofusibile di bordi in rotoli e strisce sul lato di pannelli diritti
- Gruppo intestatore monomotore Esegue il taglio del bordo eccedente sul lato anteriore e posteriore del pannello.
- Gruppo refilatore Esegue la refilatura del bordo eccedente nei lati superiore ed inferiore del pannello. Completo di 2 motori ad\alta frequenza, copiatori girevoli, esclusione manuale del gruppo e utensili combi (R=2) per poter lavorare 3 diversi tipi di bordo.
- Gruppo antiadesivizzante. Posizionato prima del gruppo rettificatore, impedisce l'adesione della colla sulle superfici inferiori e superiori del pannello, migliorandone la pulizia.
- Gruppo raschiabordo con indicatore numerico di posizionamento e copiatori girevoli. Elimina dai bordi plastici le tacche lasciate dagli utensili durante la refilatura.
- Gruppo raschiacolla con copiatore girevole Permette di rimuovere gli eventuali eccessi di colla nella giunzione tra pannello e bordo, migliora la pulizia del pannello
- Gruppo spazzole con 2 motori indipendenti. Consente la pulitura e lucidatura del bordo.
- Kit sostituzione rapida vasca colla. Ideale per chi ha necessità di lavorare con colla poliuretanica o per chi utilizza colle di diversi colori. Incrementa la produttività velocizzando le operazioni di pulizia e di sostituzione della colla.
- Caricatore automatico per bordi in strisce con magazzino. Le strisce di massello vengono caricate automaticamente e sincronizzate con l’inserimento dei pannelli nella macchina

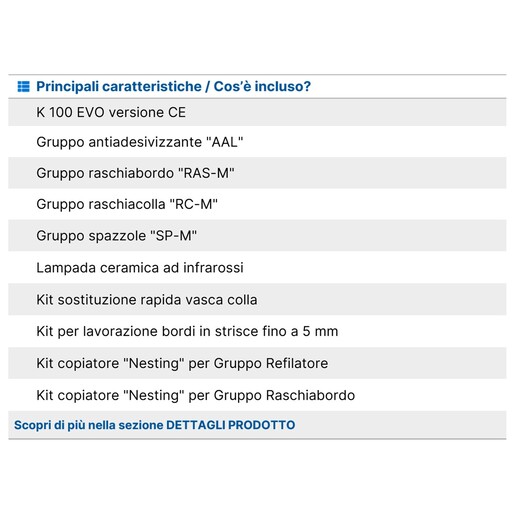

CONFIGURAZIONE DELLA MACCHINA
(Opzioni e accessori inclusi nella macchina)
- Kit sostituzione rapida vasca colla
- Gruppo antiadesivizzante "AAL"
- Gruppo raschiabordo "RAS-M"
- Gruppo raschiacolla "RC-M"
- Gruppo spazzole "SP-M"
- Lampada ceramica ad infrarossi
- Kit per lavorazione bordi in strisce fino a 5 mm
- Kit copiatorie "Nesting" per Gruppo Refilatore
- Kit copiatore "Nesting" per Gruppo Raschiabordo
DATI TECNICI | ||
Velocità di avanzamento cingolo | m/min | 7 |
Spessore pannello | mm | 8-50 |
Spessore bordo in strisce | mm | 0,4-3 |
Spessore bordo in rotoli | mm | 0,4-3 |
Sezione massima bordo in rotoli | mm² | 150 |
Diametro massimo rotolo | mm | 700 |
Eccesso bordo rispetto allo spessore pannello | mm | 2+2 |
Interspazio pannelli | mm | 600 |
Lunghezza minima pannello con bordo in rotoli | mm | 160 |
(larghezza minima 110 mm) | ||
Lunghezza minima pannello con bordo in strisce | mm | 180 |
(larghezza minima 110 mm) | ||
Lunghezza minima bordo in rotolo | mm | 200 |
Lunghezza minima bordo in strisce | mm | 220 |
Larghezza minima pannello (lung. min. 210 mm) | mm | 110 |
Altezza piano di lavoro | mm | 900 |
Apertura rulliera di sostegno pannello | mm | 615 |
GRUPPO RETTIFICATORE | ||
Area massima di asportazione | mm² | 55 |
Asportazione | mm | 0,5-1-1,5-2 |
Larghezza minima pannello | mm | 110 |
Potenza motori S1/S6 | kW | 1,8/2,2 |
Diametro utensile | mm | 80 |
Altezza utensile | mm | 56 |
Velocità rotazione utensile | g/min | 8.300 |
GRUPPO VASCA COLLA | ||
Potenza resistenze | kW | 0,25 |
Capacità vasca | kg | 0,8 |
GRUPPO INTESTATORE MONOMOTORE | ||
Potenza motore | kW | 0,2 |
Velocità rotazione lame | g/min | 12.000 |
GRUPPO REFILATORE | ||
Potenza motori | kW | 0,35 |
Velocità rotazione utensili | g/min | 12.000 |
Spessore minimo pannello con raggio | mm | 12 |
Copiatori verticali/frontali | disco/disco | |
Raggio utensili | mm | 2 |
GRUPPO RASCHIABORDO | ||
Spessore minimo pannello | mm | 12 |
Copiatori verticali/frontali | disco/disco | |
Raggio utensili | mm | 2 |
GRUPPO SPAZZOLE | ||
Potenza motori | kW | 0,14 |
Velocità rotazione utensili | g/min | 2.800 |
REQUISITI MINIMI DI INSTALLAZIONE | ||
Consumo medio aria compressa per pannello L=3300mm | Nl/cycle | 470 |
Consumo aria aspirata | m³/h | 1333 |
Velocità aria per aspirazione | m/sec | 20 |
Corrente nominale | A | 23 |
Versione CE – Voltaggio /Frequenza | 400V / 50Hz 3 Fasi + Neutro + Terra |
