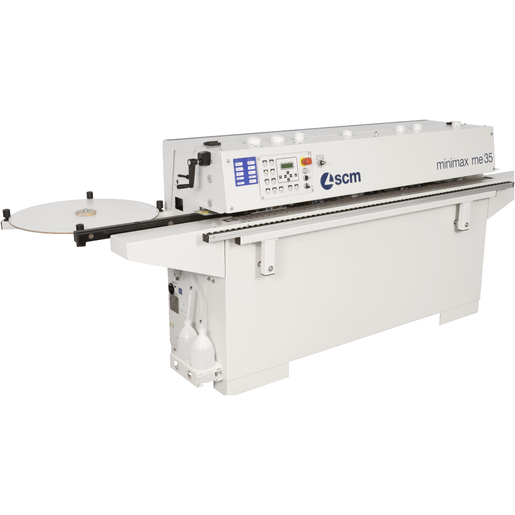

me 35t Bordatrice automatica con gruppo rettificatore

28.359,00 €

(Escluso IVA, spese di spedizione e installazione)

me 35t è l’innovativa bordatrice automatica con vasca-colla e gruppo intestatore speciale con funzione di raggiatura dedicata a falegnamerie esigenti per bordare, con grande flessibilità, materiale melaminico, PVC e ABS fino a 3 mm e strisce in massello fino a 5 mm.

Il sistema di trasporto pannelli a cingolo garantisce alta produttività e finitura perfetta.
Il quadro comandi con display grafico da 4” e tastiera con tasti “soft touch” a led, posto sul fronte macchina consente un utilizzo semplice ed intuitivo ed una gestione senza errori da parte dell’operatore.

*Le foto possono includere equipaggiamenti opzionali. Verificare la disponibilità e la compatibilità in Dettagli del prodotto e Specifiche.

Aggiunto al tuo carrello

Articolo attualmente non disponibile

Più Dettagli

INSTALLAZIONE ME35
Per questo modello è obbligatoria l'installazione da parte di un tecnico SCM.

Vantaggi

Gruppo intestatore speciale con funzione di raggiatura che consente di effettuare una raggiatura degli angoli del pannello bordato senza il bisogno per l’operatore di doverlo rifinire a mano in una fase successiva alla bordatura.

Gruppo incollaggio dotato di un sistema innovativo di auto-lubrificazione della vasca colla che permette un utilizzo più esteso della bordatrice senza necessità di ingrassaggio.

Avanzamento a cingolo per una finitura perfetta ed un’alta produttività.

Motori ad alta frequenza per una totale affidabilità e precisione.

Dettagli del prodotto

essore superiore in acciaio con 2 file sfalsate di ruote di pressione in gomma
sollevamento manuale del pressore con posizionamento automatico dei gruppi operatori, a seconda dello spessore del pannello
indicatore numerico dello spessore del pannello selezionato
rulliera di supporto pannelli su tutta la lunghezza della macchina
aspirazione dedicata dei fumi della colla; aspirazione centralizzata degli altri residui
Gruppo rettificatore che corregge le imperfezioni del pannello derivanti dalprocesso di taglio e immagazzinamento migliorandone la finitura e linearità prima dell’incollaggio.
Gruppo refilatore con 2 motori ad alta frequenza munito di copiatori orizzontali e verticali a rotolamento
Gruppo raschiabordo per la finitura del bordo in PVC/ABS da 2 mm con copiatori a rotolamento. La struttura ad alta rigidità consente una finitura ottimale senza vibrazioni.
Gruppo raschiacolla con copiatore a rotolamento. Permette di rimuovere gli eventuali eccessi di colla nella giunzione tra pannello e bordo, migliorando la pulizia del pannello
Caricatore automatico per bordi in strisce con magazzino. Le strisce di massello vengono caricate automaticamente e sincronizzate con l’inserimento dei pannelli nella macchina.
Kit sostituzione rapida vasca colla. Ideale per chi ha necessità di lavorare con colla poliuretanica o per chi utilizza colle di diversi colori. Incrementa la produttività velocizzando le operazioni di pulizia e di sostituzione della colla.
Gruppo Antiadesivizzante per una miglior pulizia e lucidatura del pannello finito.
Gruppo spazzole con due motori indipendenti per la pulitura/lucidatura del bordo. Motori inclinati e registrabili verticalmente per ottimizzare l’azione di pulizia/lucidatura.
Lampada ceramica ad infrarossi: migliora la qualità dell'incollaggio in caso di basse temperature ambientali
Kit copiatore Nesting per gruppo refilatore e gruppo raschiabordo che consentono di lavorare senza alcun problema panelli provenienti da ciclo produttivo “nesting”

Specifiche

CONFIGURAZIONE DELLA MACCHINA
(Opzioni e accessori inclusi nella macchina)

Kit sostituzione rapida vasca colla
Gruppo raschiabordo
Gruppo spazzole
Gruppo raschiacolla
Caricatore automatico per bordi in strisce con magazzino
Lampada ceramica ad infrarossi
Gruppo Antiadesivizzante
Kit copiatorie "Nesting" per Gruppo Refilatore
Kit copiatore "Nesting" per Gruppo Raschiabordo

DATI TECNICI
Piano di lavoro	[mm]	3000 x 525
Altezza piano di lavoro	[mm]	904
Spessore dei bordi in rotolo	[mm]	0,4 ÷ 3
Spessore dei bordi in strisce	[mm]	fino a 5
Altezza pannello min. ÷ max.	[mm]	8 ÷ 50
Lunghezza/larghezza min. pannelli con bordo in rotolo	[mm]	190/110
Lunghezza min. pannello intestato solo anteriormente	[mm]	120
Velocità di avanzamento	[m/min]	7
Potenza motore trascinatore	[kW]	0,55
Pressione impianto pneumatico	[bar]	6,5
Cappa d'aspirazione (vasca colla) diametro	[mm]	60
N. 2 cappe d'aspirazione (gruppo refilatore) diametro	[mm]	60
N. 2 cappe d'aspirazione (gruppo rettificatore) diam.	[mm]	80
Temperatura di lavoro	[°C]	20 ÷ 190
Gruppo rettificatore
Potenza motore	[kW]	2,2
Velocità di rotazione frese	[giri/min]	7.200
N° 2 frese in diamante		Ø 80 mm H=56 Z2
Asportazione	[mm]	0,5/1/1,5/2
Gruppo vasca-colla
Potenza motore	[kW]	0,18
Capacità colla	[kg]	~ 0,8
Gruppo intestatore-raggiatore:
Potenza motore S1	[kW]	0,19
Lama intestatore		Ø 125 mm Z12
Velocità di rotazione lama	[giri/min]	12.000
Gruppo refilatore
Potenza motore superiore ed inferiore S1	[kW]	2 x 0,35
Frese in widia		Ø 55,3 mm Z3
Velocità di rotazione frese	[giri/min]	12.000
Copiatori verticali/orizzontali		volvente/volvente
Gruppo spazzole
Potenza motore	[kW]	0,14
Velocità di rotazione frese	[giri/min]	2.800
Consumo aria compressa pannello L=3300	Nl/cycle	470
REQUISITI MINIMI DI INSTALLAZIONE
Consumo aria aspirata	m³/h	1333
Velocità aria per aspirazione	m/sec	20
Corrente nominale	A	23
Versione CE – Voltaggio /Frequenza		400V / 50Hz 3 Fasi + Neutro + Terra
