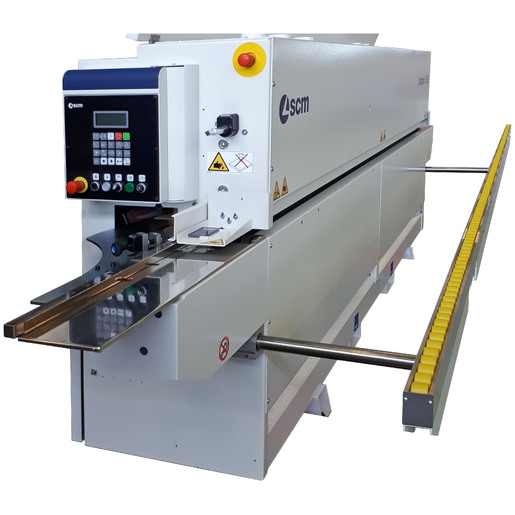

olimpic k 230 evo Bordatrice automatica monolaterale
20% Sconto Online
31.674,40 €(Escluso IVA, spese di spedizione e installazione)
Olimpic k 230 evo è la bordatrice monolaterale compatta per l’applicazione di bordi in rotoli e strisce fino a 3 mm di spessore sul lato di pannelli diritti con colla EVA.
Velocità di lavorazione 9 m/min.
Taglio e raggio del bordo di spessore in un’unica operazione eseguita dal gruppo intestatore.
Cambio manuale di lavorazione tra bordo sottile, di spessore e massellino.
Bordatrice per un utilizzo non intensivo, ideale per piccole aziende artigianali che hanno l’esigenza di iniziare a bordare in modo professionale nel settore dell’arredamento.
Disponibile 3
Articolo in pronta consegna
INSTALLAZIONE K 230 EVOPer questo modello è obbligatoria l'installazione da parte di un tecnico SCM.
Gruppo Intestatore per il taglio e la raggiatura del bordo in un’unica operazione con dispositivo a doppia lama.
Copiatori nesting sui gruppi refilatore e raschiabordo per la lavorazione di pannelli provenienti da ciclo nesting.
Controllo elettronico Orion One Plus semplice ed intuitivo per un utilizzo della macchina senza errori.
Display grafico da 4” con caratteri grandi e luminosi. Tastiera con tasti “soft touch” e led luminosi.
Gruppo Incollaggio con 3 rulli di pressione di cui 2 a conicità contrapposta per un’ottima linea di giunzione.
- Gruppi operatori superiori fissati al pressore per permettere la loro regolazione automatica al cambio dello spessore pannello.
- Gruppi operatori inferiori fissati al longherone inferiore per un preciso riferimento rispetto al pannello
- Trasporto pannello con cingolo composto da pattini ricoperti da gomma ad alta aderenza e catena industriale con maglie da 3/4”
- Rulliera di sostegno pannello telescopica posizionata esternamente al cingolo per tutta la lunghezza della macchina
- Dispositivo antiadesivizzante con due ugelli spruzzatori di liquido antiadesivizzante per impedire l’adesione della colla sulle superfici inferiori e superiori del pannello.
- Gruppo rettificatore per la realizzazione di una superficie ottimale su cui applicare la colla ed ottenere una perfetta linea di giunzione con il bordo.
- Dispositivo di preriscaldo pannello prima dell’applicazione della colla per migliorare la qualità dell’incollaggio.
- Vasca colla con gestione della temperatura di fusione con doppia termoregolazione e funzione di abbassamento temperatura in caso di momentaneo inutilizzo della macchina. Sgancio rapido
- Carico automatico del bordo: in rotolo con rullo di traino e cesoia per il taglio, in strisce con dispositivo spingilastra
- Gruppo refilatore con cambio rapido di lavorazione tra bordo sottile, bordo con raggio e massellino con le 3 posizioni di lavoro selezionabili manualmente.
- Gruppo raschiabordo per l’eliminazione dai bordi plastici delle tacche lasciate dagli utensili durante la refilatura,
- Gruppo raschiacolla per la rimozione di eventuali eccessi di colla nella giunzione tra pannello e bordo.
- Gruppo spazzole per la pulizia e lucidatura del bordo
CONFIGURAZIONE DELLA MACCHINA
(Opzioni e accessori inclusi nella macchina)
- Kit copiatori "Nesting"
- Dispositivo antiadesivizzante "AAR"
- Kit utensili R=1 in sostituzione R=2
- Gruppo rettificatore "RT-V1"
- Utensili al diamante H=64 per gruppo rettificatore 2 taglienti
- Gruppo incollaggio "VC-V1"
- Dispositivo di preriscaldo pannello
- Gruppo intestatore "K-2 Radius"
- Gruppo refilatore "R-K"
- Gruppo raschiabordo "RAS-V"
- Gruppo raschiacolla "RC-M"
- Gruppo spazzole "SP-M"
| DATI TECNICI | ||
| Velocità di avanzamento cingolo | m/min | 9 |
| Spessore pannello | mm | 8-60 |
| Spessore bordo in strisce / rotoli | mm | 0,4-3 |
| Sezione massima bordo in rotoli | mm² | 135 |
| Diametro massimo rotolo | mm | 780 |
| Eccesso bordo rispetto allo spessore pannello | mm | 2+2 |
| Interspazio pannelli | mm | 600 |
| Lunghezza minima pannello con bordo in strisce /rotoli (larghezza minima 110 mm) | mm | 140 |
| Lunghezza minima bordo in strisce /rotolo | mm | 260 / 200 |
| Larghezza minima pannello (lung. min. 210 mm) | mm | 90 |
| Altezza piano di lavoro | mm | 900 |
| Apertura rulliera di sostegno pannello | mm | 500 |
| GRUPPO RETTIFICATORE | ||
| Area massima di asportazione | mm² | 60 |
| Massimo spessore asportabile | mm | 3 mm |
| Potenza motori | kW | 1,5 kW |
| Utensili al diamante inclusi: Diametro / Altezza Velocità rotazione | mm g/min | 100 / 64 9000 |
| VASCA COLLA | ||
| Potenza resistenze | kW | 3 |
| Tempo di riscaldo | min | 12 |
| Capacità vasca | kg | 1,5 |
| GRUPPO INTESTATORE | ||
| Potenza motori | kW | 0,2 |
| Utensili inclusi. Velocità rotazione | g/min | 12.000 |
| GRUPPO REFILATORE | ||
| Potenza motori | kW | 0,35 |
| Spessore minimo pannello con raggio | mm | 12 |
| Copiatori verticali/frontali | disco/ruote | |
| Utensili inclusi. Raggio – Velocità rotazione | mm g/min | 1 –12000 |
| GRUPPO RASCHIABORDO | ||
| Spessore minimo pannello | mm | 12 |
| Copiatori verticali/frontali | disco/disco | |
| Utensili inclusi: Raggio | mm | 1 |
| GRUPPO SPAZZOLE | ||
| Potenza motori | kW | 0,14 |
| Velocità rotazione utensili | g/min | 2800 |
REQUISITI MINIMI DI INSTALLAZIONE | ||
| Consumo aria compressa | Nl/min | 300 |
| Consumo aria aspirata | m3/h | 2125 |
| Velocità aria per aspirazione | m/sec | 22 |
| Potenza installata | kVA | 19,3 |
| Versione CE – Voltaggio / Frequenza | 400EU / 50Hz |
