olimpic k 230 evo Bordatrice automatica monolaterale con funzione di arrotondatura

49.931,00 €

20% Sconto Online

39.944,80 €

(Escluso IVA, spese di spedizione e installazione)

Olimpic k 230 evo è la bordatrice monolaterale compatta per l’applicazione di bordi in rotoli e strisce fino a 3 mm di spessore sul lato di pannelli diritti con colla EVA e PUR.

Velocità di lavorazione 9 m/min.

Semplice nell’utilizzo e completa nelle dotazioni per una finitura ottimale, con gruppo arrotondatore per raggiatura verticale e arrotondatura degli angoli superiori e inferiori del pannello.

Cambio manuale di lavorazione tra bordo sottile, di spessore e massellino.

Bordatrice per un utilizzo non intensivo, ideale per piccole aziende artigianali che hanno l’esigenza di iniziare a bordare in modo professionale nel settore dell’arredamento.

*Le foto possono includere equipaggiamenti opzionali. Verificare la disponibilità e la compatibilità in Dettagli del prodotto e Specifiche.

Disponibile  1


Articolo in pronta consegna

Più Dettagli INSTALLAZIONE K 230R EVO | INSTALLAZIONE K 230R EVO
Per questo modello è obbligatoria l'installazione da parte di un tecnico SCM.

Controllo elettronico Orion One Plus semplice ed intuitivo per un utilizzo della macchina senza errori.

Display grafico da 4” con caratteri grandi e luminosi. Tastiera con tasti “soft touch” e led luminosi.

Vasca colla SGP-E per l’utilizzo di colla EVA e PUR con doppia termoregolazione. Speciale rullo spalmatore con zigrinatura a passo variabile. Sistema di sgancio rapido.

Gruppo arrotondatore per la finitura dell’angolo anteriore e posteriore in pannelli diritti, smussati e postformati

Copiatore nesting sui gruppi refilatore e raschiabordo per la lavorazione di pannelli provenienti da ciclo nesting.

  • Gruppi operatori superiori fissati al pressore per permettere la loro regolazione automatica al cambio dello spessore pannello.
  • Gruppi operatori inferiori fissati al longherone inferiore per un preciso riferimento rispetto al pannello
  • Trasporto pannello con cingolo composto da pattini ricoperti da gomma ad alta aderenza e catena industriale con maglie da 3/4”
  • Rulliera di sostegno pannello telescopica posizionata esternamente al cingolo per tutta la lunghezza della macchina
  • Dispositivo antiadesivizzante con due ugelli spruzzatori di liquido antiadesivizzante per impedire l’adesione della colla sulle superfici inferiori e superiori del pannello.
  • Gruppo rettificatore per la realizzazione di una superficie ottimale su cui applicare la colla ed ottenere una perfetta linea di giunzione con il bordo.
  • Dispositivo di preriscaldo pannello prima dell’applicazione della colla per migliorare la qualità dell’incollaggio.
  • Gruppo incollaggio con 3 rulli di pressione di cui 2 a conicità contrapposta Regolazione della pressione e della posizione in funzione dello spessore bordo. Vasca colla con carico dall’alto e dispositivo blocco fuoriuscita colla a macchina ferma.
  • Carico automatico del bordo: in rotolo con rullo di traino e cesoia per il taglio, in strisce con dispositivo spingilastra
  • Gruppo intestatore monomotore per il taglio del bordo eccedente sul lato anteriore e posteriore del pannello in un’unica operazione.
  • Gruppo refilatore per l’eliminazione del bordo eccedente nei lati superiore ed inferiore del pannello. 3 posizioni dell’utensili selezionabili manualmente per lavorare bordo sottile, bordo con raggio e massellino.
  • Gruppo raschiabordo per l’eliminazione dai bordi plastici delle tacche lasciate dagli utensili durante la refilatura,
  • Gruppo raschiacolla per la rimozione di eventuali eccessi di colla nella giunzione tra pannello e bordo.
  • Gruppo spazzole per la pulizia e lucidatura del bordo

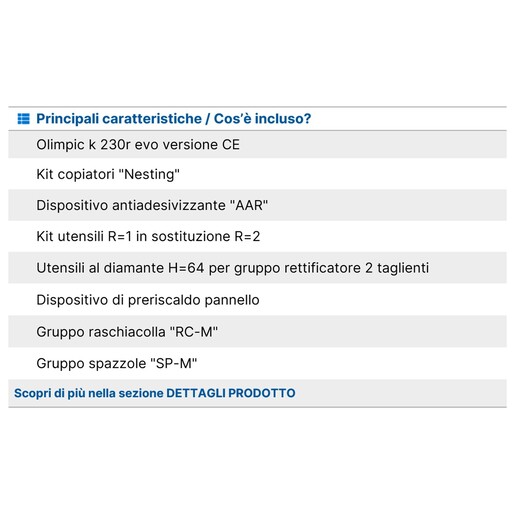

CONFIGURAZIONE DELLA MACCHINA
(Opzioni e accessori inclusi nella macchina)

  • Kit copiatori "Nesting"
  • Dispositivo antiadesivizzante "AAR"
  • Kit utensili R=1 in sostituzione R=2
  • Utensili al diamante H=64 per gruppo rettificatore 2 taglienti
  • Dispositivo di preriscaldo pannello
  • Gruppo intestatore "K-2 Radius"
  • Gruppo raschiabordo "RAS-V"
  • Gruppo raschiacolla "RC-M"
  • Gruppo spazzole "SP-M"
DATI TECNICI
Velocità di avanzamento cingolom/min9
Spessore pannellomm8-50
Spessore bordo in strisce / rotolimm0,4-3
Sezione massima bordo in rotolimm²135
Diametro massimo rotolomm780
Eccesso bordo rispetto allo spessore pannellomm2+2
Interspazio pannellimm700
Lunghezza minima pannello con bordo in rotoli (larghezza minima 110 mm)mm160
Lunghezza minima pannello con bordo in strisce (larghezza minima 110 mm)mm220
Lunghezza minima bordo in strisce / rotolomm260 / 200
Larghezza minima pannello (lung. min. 210 mm)mm90
Altezza piano di lavoromm900
Apertura rulliera di sostegno pannellomm500
GRUPPO RETTIFICATORE
Area massima di asportazionemm²60
Massimo spessore asportabilemm
Potenza motori kW1,5
Utensili al diamante inclusi: Diametro / Altezza
Velocità rotazione
mm g/min100 / 64 – 9000
VASCA COLLA
Potenza resistenzekW1,61
Tempo di riscaldomin12
Capacità vascakg1,5
GRUPPO INTESTATORE
Potenza motorekW0,2
Utensili inclusi. Velocità rotazione g/min12000
GRUPPO REFILATORE
Potenza motorikW0,35
Spessore minimo pannello con raggiomm12
Copiatori verticali/frontali disco/ruote
Utensili inclusi. Raggio Velocità rotazione mm g/min1 – 12.000
GRUPPO ARROTONDATORE
Potenza motorekW0,35
Spessore pannellomm 10-45
Copiatori verticali/frontali pattino – pattino
Utensili inclusi. Raggio Velocità rotazionemm g/min1
12000
GRUPPO RASCHIABORDO
Spessore minimo pannellomm12
Copiatori verticali/frontali disco/disco
Utensili inclusi: Raggio mm1
GRUPPO SPAZZOLE
Potenza motorikW0,14
Velocità rotazione utensilig/min2800
REQUISITI MINIMI DI INSTALLAZIONE
Consumo aria compressaNl/min300
Consumo aria aspiratam3/h2125
Velocità aria per aspirazionem/sec22
Potenza installatakVA19,3
Versione CE – Voltaggio / Frequenza 400EU / 50Hz
