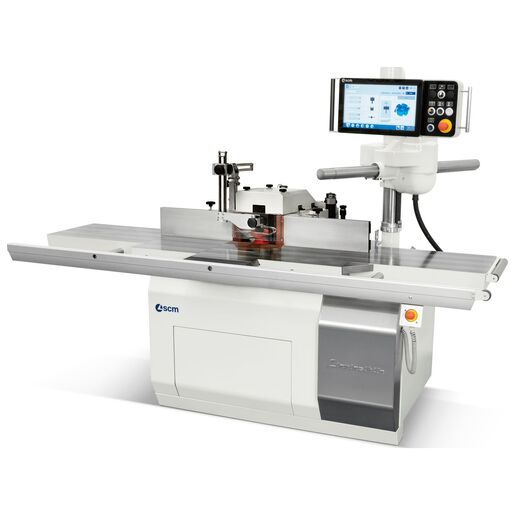

L’invincibile ti 5 Rezkar z nagibnim vretenom
39.010,00 €
Cena ne vključuje davkov, pošiljanja in namestitve
Izbira "L'Invincibile TI 5" stroja pomeni naložbo v prilagojeno rešitev, izdelano na temeljih izkušenj, tehničnih raziskavah in italijanske ustvarjalnosti. Vsaka podrobnost je zasnovana tako, da poveča učinkovitost, enostavnost uporabe in natančnost.
Nova nadzorna plošča s svojo elegantno in intuitivno zasnovo poenostavlja programiranje stroja. Opremljen je s 15” barvnim zaslonom na dotik v kombinaciji z Maestro active uporabniškim vmesnikom, ki zagotavlja brezhibno delovanje in popoln nadzor nad vsemi funkcijami stroja.
Preko krmilnika se učinkovito upravlja inverter za nastavitev hitrosti vrtenja vretena. Za pogosto uporabljene obdelave, lahko operater prednastavi dimenzije profila in izbere potrebno orodje, s tem se zagotovi natančnost in skrajšan čas namestitve.
Ekskluzivno SCM "FLEX" prislonsko vodilo se umakne in prestavi z eno samo preprosto potezo. Ta sistem zagotavlja tako visoko natančnost, brez potrebe po dodatnih prilagoditvah – resnična inovacija za nemoten potek dela.
Z izbiro L'Invincibile TI 5 pridobite več kot le stroj – pridobite vrhunsko delovno izkušnjo, zasnovano za natančnost, enostavnost in vrhunsko zmogljivost.
Stroj na voljo v razstavnem salonu (€ 28.867,40 + namestitev).
NAMESTITEV TI5
- Zgornja premična nadzorna plošča
- "eye-S 15" elektronsko krmiljenje opremljeno z:
-15” zaslonom na dotik
-krmiljenje 6-8 delovnih osi z ročnim, polavtomatskim in avtomatskim načinom
-funkcija pomoči operaterju z možnostjo upravljanja 3 različnih orodnih točk, ki lahko določijo najprimernejšo "nulto" točko stroja
-Zmogljivost shranjevanja do 1000 programov z ustrezno sliko
-USB vhod
-prednastavitev za povezavo z omrežjem - Funkcija pomoči operaterju pri elektronskem krmiljenju z:
-upravljanjem podatkovne baze orodja
-upravljanjem koordinat za 3 različne točke orodja, ki lahko določijo izhodišče (novo "nulto" točko za stroj) na izbranem orodju
-upravljanje periferne hitrosti orodja
-pomoč operaterju za ponavljajoče obdelave - "Flex" prislonsko vodilo z avtomatsko nastavitvijo in z elektronskim krmiljenjem. Programiranje celotnega vodila glede na premer orodja in vhodnim vodilom, glede na zahtevano odstranitev materiala. FLEX sistem za umik prislonskega vodila iz delovne mize.
- Aluminijasto vodilo za profiliranje s povezovalnimi prečkami med dvema mizama
- "Fast" predel delovne mize z ročnim vstavljanjem obročev mize, za optimizacijo delovne podpore pod rezalnim orodjem
- Električna prednastavitev za podajalnik
- Vrtenje vretena v obe smeri
- Avtomatski zagon Zvezda-Trikot
- M-E verzija opremljena z:
-elektromotor z največjo razpoložljivo močjo motorja od 3.400 rpm
-7,5kW 10hp moč elektromotorja [S6 -40%]
-MK5 izmenljivo vreteno
-inverter za elektronsko programiranje hitrosti vrtenja gredi od 900 do 12.000 rpm - MK5 izmenljivo vreteno. Vključuje prednastavitev za “T-SET” hitro zaklepanje orodja
- Zaščita vretena pri obdelavi (maks. premer orodja 160 mm)
- Elektronska zavora, ki zagotavlja zaustavitev tudi v primeru padca napetosti
- Varnostni senzorji za menjavo delovanja orodja
- Nadzor zaustavitve vrtenja vretena, nadzor zaklepanja/odklepanja konusa orodja
- Elektro-pnevmatsko zaklepanje vretena
- Varnostno mikrostikalo na vratih za dostop do motorja
- Gumb za zaustavitev v sili
- Možnost zaklepa glavnega stikala
- Stikalo za zaščito pred preobremenitvijo
- 24V pomožno nizkonapetostno vezje
- "CSA" označene električne komponente, vključno s kabli (različica ZDA-KANADA)
KONFIGURACIJA STROJA
(Možnosti in dodatki, vključeni v ta stroj)
- "Flex" sekcisjka miza z avtomatsko nastavitvijo preko kontrolne enote
- "LL" različica z 2 podaljškoma za iz litega železa
- Nosilec podajalnika z avtomatsko nastavitvijo in z elektronskim krmiljenjem
- Gred rezkarja s premerom 50 mm.
- 15'' nadzorna plošča s sistemom za prepoznavanje orodja
Tehnični podatki |
|
|
Dimenzije delovne mize | [mm] | 1200 x 780 |
Nagibanje vretena | [stopinj] | +45,50° -45,50° |
Hitra zamenjava orodja |
| HSK B 63 |
Delovna dolžina vretena (C.E.) premera 30-35 (40-50) | [mm] | 140 (180) 140 (140) H-E verzija |
Delovna višina utornega vrenta nad delovno mizo | [mm] | 50 |
Maks. premer orodja pod delovno mizo | [mm] | 300x80 |
Pomik "Flex" vodila (pozicioniranje glede na vreteno) | [mm] | 250 (od -125 do +125) |
Zunanji premer odsesovalnega nastavka na zaščiti vretena | [mm] | 120 |
Zunanji premer odsesovalnih nastavkov na spodnji strani ohišja (za prisilno zračno hlajenje elektrovretena 7,5kW) |
| 2 x 100 + 1 x 100 |
Hitrost pretoka zraka odsesovalnega sistema | [m/s] | 20 |
Poraba zraka odsesovalnega sistema | [m3/h] | 2500 7,5kW [2000 11 kW] |
PODATKI ZA NAMESTITEV |
|
|
Priključna moč; | [A] | 28 |
Napetost – Frekvenca |
| 400 V – 50 Hz |

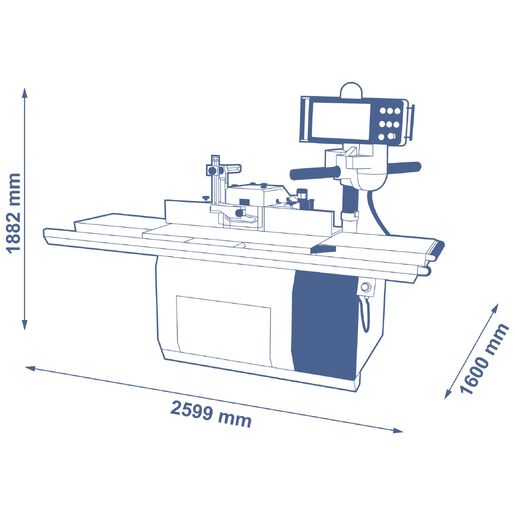

Da bi zagotovili jasen in nemoten nakup, so spodaj navedene mere zapakiranega stroja ob dobavi:
| Podatek | ||
| Dolžina | cm | 280 |
| Širina | cm | 140 |
| Višina | cm | 195 |
| Teža | kg | 993 |
Pred zakljuckom nakupa, kupec lahko izbira med naslednjimi možnostmi dostave:
Pošiljka z namensko dostavno službo (Incoterm DAP - Delivered at Place)
Z izbiro pošiljanja, bo SCM zaupal dostavo specializiranemu špediterju, s cimer bo zagotovil varen prevoz, ki ga opravljajo strokovnjaki. Storitev vkljucuje:
- telefonsko obvestilo pred dostavo
- hidravlicno zadnje dvigalo za razkladanje blaga s tovornjaka
Pomembno: Dostava se izvaja izkljucno na pritlicni ravni, kar pomeni, da bo blago dostavljeno do vhoda v stavbo ali na mesto, ki ga doloci stranka. Dostava v notranjost stavbe in postavitev stroja znotraj objekta nista vkljuceni. Ce je za notranji transport potreben vilicar ali druga oprema, je za organizacijo teh postopkov odgovoren kupec.
Ce je stroj kupljen z možnostjo namestitve, bo po opravljenem narocilu SCM Servis ali pooblašceni center stopil v stik s stranko in se dogovoril o: datumu namestitve, potrebni opremi in dokumentih, ki jih je treba podpisati za namestitev.
Za vse dodatne informacije ali pojasnila nas kontaktirajte.
