Enota s predrezkarjem z dvema rezkalnima glavama z nasprotno rotacijo in casovnim vstopom, ki s postopkom odstranjevanja popravi morebitne nepopolnosti plošce, katere povzroca postopek rezanja in shranjevanje plošce.

Celilna enota za odrez traku s funkcijo “radijusa” omogoca izdelavo radija na robovih zarobljene plošce, ne da bi moral operater to pozneje storiti rocno.

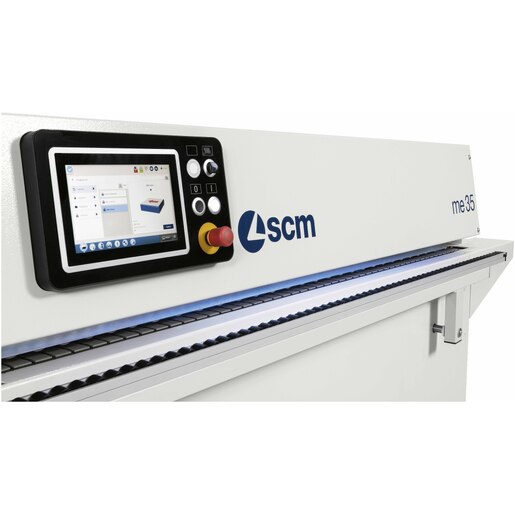

Optimalno upravljanje stroja zahvaljujoc novemu 10” zaslonu na dotik “eye-S” Compact konzolo z Maestro active edge, uporabniškim vmesnikom, kjer so graficno prikazane vse funkcije stroja.

Sistem transportne tapete s tirnicami za popolno koncno kakovost in visoko produktivnost.

Jekleno enodelno podnožje stroja za zagotavljanje stabilnosti, togosti in vzdrževanja nastavitev

Jekleni zgornji pritisni most z 2 zamaknjenima vrstama gumijastih pritisnih koles

Ročno dviganje pritisnega mostu z avtomatskim pozicioniranjem obdelovalnih enot glede na debelino plošče

Numerični indikator debeline za izbrano ploščo

Valjčna transportna tapeta za podporo obdelovanca po celotni dolžini stroja

Namenski odsesovalni nastavek za hlape lepila; centralizirana ekstrakcija drugih ostankov

Postrgala za trak za 2 mm PVC/ABS končno obdelavo robov z vrtljivimi kopirnimi kolesi, struktura visoke togosti omogoča optimalno končno obdelavo brez tresljajev

Krtačna enota z nagnjenimi, navpično nastavljivimi motorji za optimizacijo čiščenja/poliranja roba plošče

Enota postrgal za lepilo z vrtljivimi kopirnimi kolesi odstrani morebitno odvečno lepilo na spoju plošče/roba, kar izboljša čiščenje plošče

Enota za predrezkanje popravi morebitne nepravilnosti plošče, ki nastanejo zaradi postopka rezanja in shranjevanja plošč, za popoln spoj robov

Obrezovalna enota z 2 visokofrekvenčnima motorjema, opremljena z vodoravno in navpičnimi vrtljivimi kopirnimi kolesi

IR lučka izboljša kakovost lepljenja v primeru nizkih temperatur okolja

Enota za odstranjevanje lepila za optimalno čiščenje in poliranje plošč

Nesting kopirna kolesa, za obrezovalno enoto in enoto s postrgali, omogočajo enostavno obdelavo plošč, ki pridejo iz proizvodnega cikla "nesting".

KONFIGURACIJA STROJA
(Možnosti in dodatki, vkljuceni v ta stroj)

ENOTA ZA STRGANJE ROBOV
KRTACNA ENOTA
ENOTA ZA STRGANJE LEPILA
Avtomatska nakladalna naprava za robove v trakovih
Infrardeca keramicna lucka
Enota za nanos locilnega sredstva
"Nesting" komplet kopirne naprave za obrezovalno enoto
"Nesting" komplet kopirne naprave za enoto za strganje robov

Tehnicne lastnosti
- dimenzije delovne mize	[mm]	3000 x 525
- višina delovne mize	[mm]	904
- debelina robov v roli	[mm]	0,4 ÷ 3
- min. ÷ maks. višina plošce	[mm]	8 ÷ 50
- min. dolžina/širina plošce z robovi v roli	[mm]	190/110
- hitrost podajanja	[m/min]	7
- moc podajalnega motorja	[kW]	0,55
- pnevmatski delovni tlak	[bar]	6,5
- premer odsesovalne odprtine (posoda za lepilo)	[mm]	60
- št. 2 odsesovalni odprtini premera (prirezovalna enota)	[mm]	60
- št. 2 odsesovalni odprtini premera (enota za predrezkanje)	[mm]	80
- delovna temperatura	[°C]	20 ÷ 190
Enota za predrezkanje
- moc motorja	[kW]	3
- hitrost vrtenja rezila	[rpm]	7.200
- št. 2 diamantna rezila		Ø 80 mm V=56 Z2
- odvzem materiala	[mm]	0,5/1/1,5/2
Lepilna enota
- moc motorja	[kW]	0,25
- kapaciteta posode	[kg]	~ 0,8
Celilna enota z radijusom
- moc motorja	[kW]	0,19
- obrezovalno rezilo		Ø 125 mm Z12
- hitrost vrtenja rezila	[rpm]	12.000
Obrezovalna enota
- moc zgornjega/spodnjega motorja S1	[kW]	2 x 0,35
- widia rezalniki		Ø 55,3 mm Z3
- hitrost vrtenja rezalnikov	[rpm]	12.000
- vertikalna/horizontalna kopirna kolesa		vrtljiva/ vrtljiva
Krtacna enota
- moc motorja	[kW]	0,14
- hitrost vrtenja krtac	[rpm]	2.800

MINIMALNE ZAHTEVE ZA NAMESTITEV
Poraba komprimiranega zraka D=3300 plošce	Nl/cikel	600
Poraba odsesanega zraka	m³/h	1330
Hitrost zraka za odsesovanje	m/sec	20
Nazivna moc	A	23
CE verzija – Napetost / Frekvenca	400V / 50Hz	3 Faze + Nevtralno + Ozemljitev

Podrobnosti o stroju

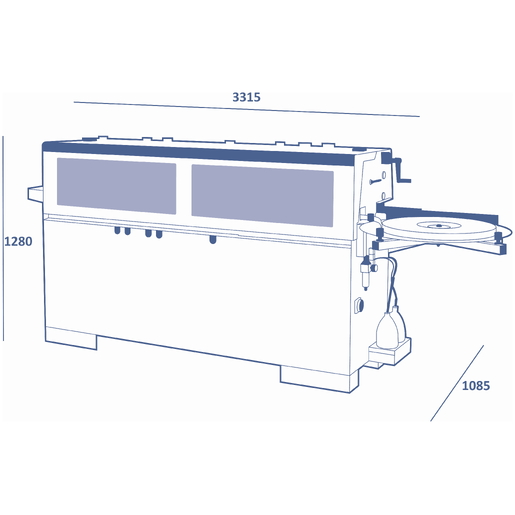

Postavitev

Da bi zagotovili jasen in nemoten nakup, so spodaj navedene mere zapakiranega stroja ob dobavi:

Podatek
Dolžina	cm	256
Širina	cm	88
Višina	cm	155
Teža	kg	675

Pred zakljuckom nakupa, kupec lahko izbira med naslednjimi možnostmi dostave:

Pošiljka z namensko dostavno službo (Incoterm DAP - Delivered at Place)
Z izbiro pošiljanja, bo SCM zaupal dostavo specializiranemu špediterju, s cimer bo zagotovil varen prevoz, ki ga opravljajo strokovnjaki. Storitev vkljucuje:

telefonsko obvestilo pred dostavo
hidravlicno zadnje dvigalo za razkladanje blaga s tovornjaka

Pomembno: Dostava se izvaja izkljucno na pritlicni ravni, kar pomeni, da bo blago dostavljeno do vhoda v stavbo ali na mesto, ki ga doloci stranka. Dostava v notranjost stavbe in postavitev stroja znotraj objekta nista vkljuceni. Ce je za notranji transport potreben vilicar ali druga oprema, je za organizacijo teh postopkov odgovoren kupec.

Ce je stroj kupljen z možnostjo namestitve, bo po opravljenem narocilu SCM Servis ali pooblašceni center stopil v stik s stranko in se dogovoril o: datumu namestitve, potrebni opremi in dokumentih, ki jih je treba podpisati za namestitev.

Za vse dodatne informacije ali pojasnila nas kontaktirajte.
