me 40t Avtomatska robna lepilka s posodo za lepilo in enoto za obrezovanje
30.157,00 €
Cena ne vključuje davkov, pošiljanja in namestitve
me 40t je avtomatski stroj za robno lepljenje s posodo za lepilo in posebno obrezovalno enoto s funkcijo zaokroževanja robov, namenjena mizarskim delavnicam za robljenje, z veliko prilagodljivostjo, z materiali kot so melamin, PVC in ABS do 3 mm ter trakovi iz masivnega lesa do 5 mm.
Sistem pomika plošč z goseničnim transportnim trakom lahko doseže hitrost 9 m/min, kar je najhitrejša vrednost v tem obsegu rešitev.
Upravljanje procesa je poenostavljeno z nadzorno ploščo s 4" grafičnim zaslonom, s katerega je mogoče enostavno izbrati vse glavne funkcije, kot je vklop in izklop delovnih skupin. PLC pomaga operaterju tudi pri vzdrževanju, čiščenju, diagnostiki itd.
*slike lahko vsebujejo dodatno opremo. Prosimo, preverite razpoložljivost in združljivost v razdelku Podrobnosti izdelka in Specifikacije.
Posebna obrezovalna enota s funkcijo zaokroževanja, ki omogoca zaokroževanje vogalov robljene plošce, ne da bi jo bilo potrebno po robljenju rocno dokoncati.
Visokofrekvencni motorji za popolno zanesljivost in natancnost.
Lepilna enota opremljena z inovativnim sistemom samodejnega mazanja lepila, ki omogoca obsežnejšo uporabo robne lepilke brez potrebe po rocnem delu.
Pomik plošce s hitrostjo 9 m/min z gosenicnim transportom, za vecjo produktivnost. Nadzor položaja plošce z “enkoderjem” zagotavlja popoln nadzor nad delovnim ciklom.
- monoblok strojno obdelana jeklena podlaga za zagotavljanje stabilnosti, togosti in vzdrževanja nastavitev
- zgornji jekleni okvir z 2 zamaknjenima vrstama gumijastih tlačnih koles
- ročni dvig stiskalnice z avtomatskim pozicioniranjem delovnih skupin glede na debelino plošče
- Merilnik debeline izbrane plošče
- podporni valjčni transportni trak za plošče vzdolž celotne dolžine stroja
- namensko odsesovanje hlapov lepila; centralizirano sesanje drugih ostankov lesa
- izravnalna enota, ki popravlja nepopolnosti plošče, katere nastanejo ob postopku rezanja in shranjevanja in izboljšuje njeno končno obdelavo ter linearnost pred lepljenjem.
- Enota za obrezovanje z 2 visokofrekvenčnima motorjema, opremljena z vodoravnimi in navpičnimi kopirnimi kolesi
- Enota s strgalom za robove za končno obdelavo 2 mm PVC/ABS robov s kopirnimi kolesi. Struktura visoke togosti omogoča optimalen zaključek brez tresljajev.
- Enota za strganje lepila s kopirnimi kolesi. Omogoča vam, da odstranite morebitno odvečno lepilo na spoju med ploščo in robom, kar izboljša čiščenje plošče.
- Avtomatski nakladalnik za robne trakove z revolverjem. Trakovi iz masivnega lesa se nalagajo samodejno in sinhronizirano z vstavljanjem plošč v stroj.
- Komplet za hitro zamenjavo posode za lepilo. Idealno za tiste, ki morajo delati s poliuretanskim lepilom ali za tiste, ki uporabljajo lepila različnih barv. Poveča produktivnost, saj pospeši čiščenje in postopke zamenjave lepila.
- Skupina proti lepljenju za boljše čiščenje in poliranje končne plošče.
- Skupina s ščetkami z dvema neodvisnima motorjema za čiščenje/poliranje robov. Poševno in navpično nastavljivi motorji za optimizacijo delovanja čiščenja/poliranja.
- Infrardeča keramična luč: izboljša kvaliteto lepljenja pri nizkih temperaturah okolja
- Komplet nesting kopirnih koles za obrezovalno skupino in enoto za strganje robov, ki vam brez težav omogoča delo na ploščah, ki prihajajo iz proizvodnega cikla "nesting"

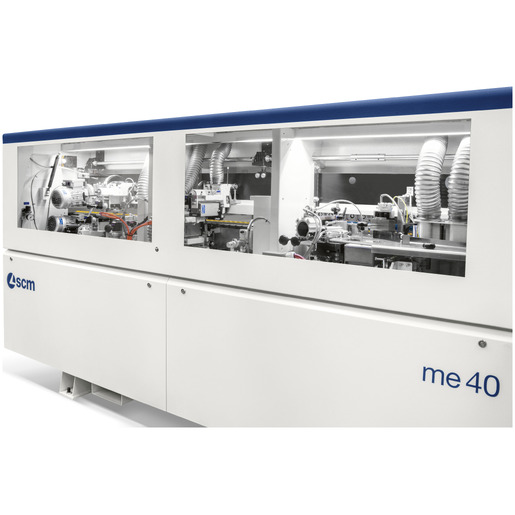

- Osvetlitev stroja za boljši pogled na skupine znotraj stroja, ne da bi bilo treba odpreti kabino.
KONFIGURACIJA STROJA
(Možnosti in dodatki, vkljuceni v ta stroj)
- ENOTA ZA STRGANJE ROBOV
- KRTACNA ENOTA
- ENOTA ZA STRGANJE LEPILA
- Avtomatska nakladalna naprava za robove v trakovih
- Komplet za hitro zamenjavo posode za lepilo
- Infrardeca keramicna lucka
- Enota za nanos locilnega sredstva
- Nanos cistilnega sredstva za zakljucno obdelavo robov
- "Nesting" komplet kopirne naprave za obrezovalno enoto
- "Nesting" komplet kopirne naprave za enoto za strganje robov
- Notranja osvetlitev stroja
| Tehnicne lastnosti | ||
| delovna miza | [mm] | 3465 x 710 |
| višina delovne mize | [mm] | 875 |
| debelina roba v roli | [mm] | 0,4 ÷ 3 |
| debelina robov v traku | [mm] | do 5 |
| višina plošce min. &razdeli; maks. | [mm] | 8 ÷ 50 |
| dolžina/širina min. plošce z robom v roli | [mm] | 190/110 |
| min. dolžina plošce z rezom na sprednji strani | [mm] | 120 |
| hitrost pomika | [m/min] | 9 |
| moc pogonskega motorja | [kW] | 0,55 |
| tlak pnevmatskega sistema | [bar] | 6,5 |
| odsesovalna kapa (posoda za lepilo) premer | [mm] | 80 |
| št. 2 odsesovalni kapi (prirezovalna skupina) premer | [mm] | 60 |
| št. 2 odsesovalni kapi (me 40t skupina rezkarjev) premer | [mm] | 80 |
| delovna temperatura | [C°] | 20 ÷ 190 |
| Enota za rezanje | ||
| moc motor | [kW] | 2 |
| hitrost vrtenja rezila | [rpm] | 7.200 |
| št. 2 diamantna rezkarja | Ø 80 mm H=56 Z2 | |
| odvzem materiala | [mm] | 0 ÷ 2 |
| Enota posode za lepilo: | ||
| pogonski motor[kW] | [kW] | 0,18 |
| kapciteta posode za lepilo | [kg] | ~ 0,8 |
| Skupina obrezovanje in struženje: | ||
| moc motorja | [kW] | 0,19 |
| koncno rezilo | Ø 125 mm Z12 | |
| hitrost vrtenja rezila | [rpm] | 12.000 |
| Enota za obrezovanje: | ||
| moc zgornjega in spodnjega motorja S1 | [kW] | 2 x 0,35 |
| widia rezalniki | Ø 55,3 mm Z3 | |
| hitrost vrtenja rezila | [rpm] | 12.000 |
| navpicna/vodoravna kopirna kolesa | valjanje/valjanje | |
| Skupina s šcetkami: | ||
| moc motorja | [kW] | 0,14 |
| hitrost vrtenja rezil | [rpm] | 2.800 |
| MINIMALNE ZAHTEVE ZA NAMESTITEV | ||
| Povprecna poraba komprimiranega zraka plošce 3300 mm | Nl/cikel | 300 |
| Poraba odsesovanega zraka m³/h | 1650 | |
| Hitrost zraka za odsesovanje | m /sek | 22 |
| Nazivni tok | kVA | 14 |
| Razlicica CE – Napetost / frekvenca | 400V / 50Hz3 faze + nevtralno + ozemljitev |
