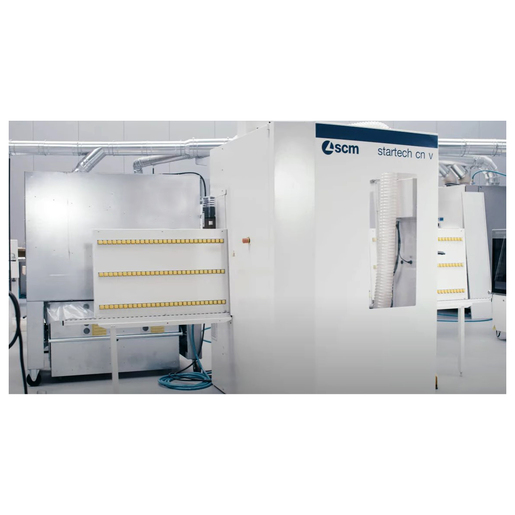

startech cn v Univerzalni CNC stroj za vrtanje in rezanje

27.177,00 €

15% spletni popust

23.100,45 €

Cena ne vključuje davkov, pošiljanja in namestitve

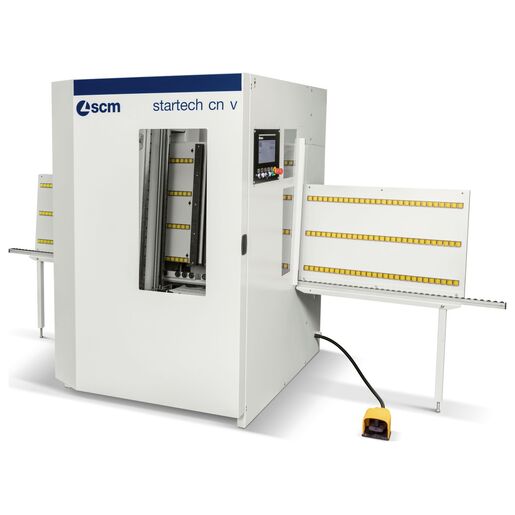

startech cn v je univerzalni vrtalni in CNC rezalni stroj za manjše in srednje velike mizarske delavnice, namenjen vertikalnemu vrtanju na površino plošče, vodoravnemu vrtanju na vseh štirih straneh in izdelavi utorov z integriranim rezilom v smeri "X".

*slike lahko vsebujejo dodatno opremo. Prosimo, preverite razpoložljivost in združljivost v razdelku Podrobnosti izdelka in Specifikacije.

Na voljo 1


Artikel pripravljen za dostavo

Kontaktiraj nas NAMESTITEV STARTECH CN V | NAMESTITEV STARTECH CN V
Za ta model je potrebna SCM namestitev
<p>Sistem enotnega vrtanja s patentirano tehnologijo Ro-AX: najbolj zanesljiv na trgu z drasticnim zmanjšanjem casa vzdrževanja (1000 ur neprekinjeno!)</p>

Sistem enotnega vrtanja s patentirano tehnologijo Ro-AX: najbolj zanesljiv na trgu z drasticnim zmanjšanjem casa vzdrževanja (1000 ur neprekinjeno!)

<p>FLEKSIBILNA IN PRILAGOJENA OBDELAVA SKUPAJ S HITROSTJO IN NATANCNOSTJO </p><p>Zahvaljujoc 7 neodvisnim navpicnim vretenom, 4 vodoravnim vretenom (1 +1 X in 1 + 1 Y) in krožnim rezilom, brez posredovanja operaterja za postavitev delovne mize in stroja pri spreminjanju dimenzij in plošc. </p>

FLEKSIBILNA IN PRILAGOJENA OBDELAVA SKUPAJ S HITROSTJO IN NATANCNOSTJO

Zahvaljujoc 7 neodvisnim navpicnim vretenom, 4 vodoravnim vretenom (1 +1 X in 1 + 1 Y) in krožnim rezilom, brez posredovanja operaterja za postavitev delovne mize in stroja pri spreminjanju dimenzij in plošc.

<p>VRTALNA GLAVA: REFERENCA VEDNO ZAGOTAVLJENA Z VRTALNO GLAVO POTICIONIRANO NAD PLOŠCO </p><p>Delovna glava nad plošco omogoca zelo natancno obdelavo in vedno natancno referenco. </p>

VRTALNA GLAVA: REFERENCA VEDNO ZAGOTAVLJENA Z VRTALNO GLAVO POTICIONIRANO NAD PLOŠCO

Delovna glava nad plošco omogoca zelo natancno obdelavo in vedno natancno referenco.

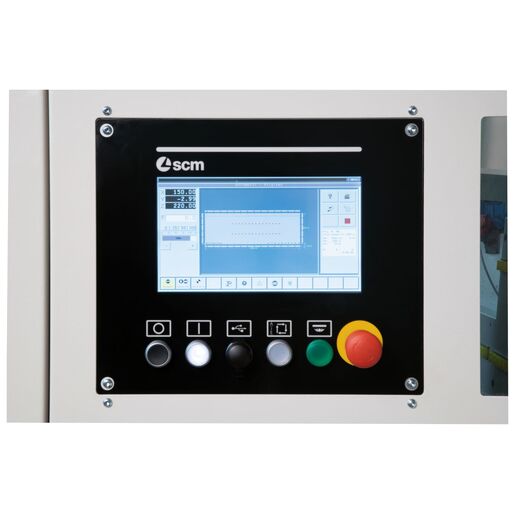

<p>NUMERICNO UPRAVLJANJE Z 10-PALCNIM BARVNIM ZASLONOM: ENOSTAVEN ZA UPORABO IN INTUITIVEN </p><p>Možnost uvoza programov za vrtanje iz programske opreme SCM Maestro. </p>

NUMERICNO UPRAVLJANJE Z 10-PALCNIM BARVNIM ZASLONOM: ENOSTAVEN ZA UPORABO IN INTUITIVEN

Možnost uvoza programov za vrtanje iz programske opreme SCM Maestro.

  • Horizontalno vrtanje na vseh 4 straneh
  • Izdelava utorov z integriranim rezilom vzdolž osi "X"
  • Podnožje in delovna miza: konstrukcija izdelana iz varjenega jekla za ustvarjanje velike nosilne površine, na katero so pritrjene delovne mize. Električna omarica integrirana v podnožje. Delovna miza iz fenolnega materiala z utori za vrtanje skozi material.

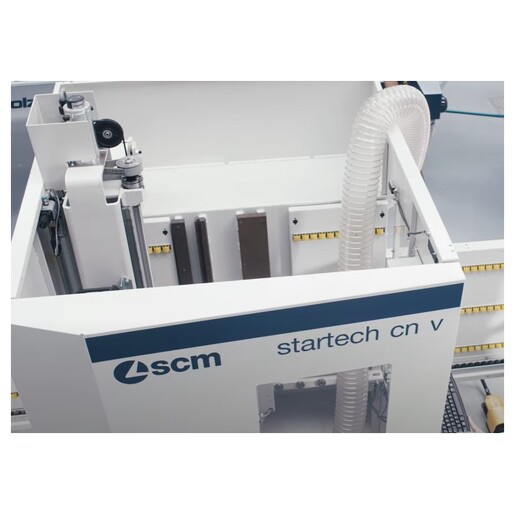

  • Premični most: portalna konstrukcija je izdelana iz cevastega varjenega jekla, ki podpira glavno delovno skupino.
  • Premikanje obdelovanca in delovne skupine: vpenjalo, neposredno krmiljeno preko računalnika, zaklene ploščo, ki jo je treba obdelati, in jo zaporedoma postavi pod delovno glavo za izvedbo zahtevane obdelave
  • Drsenje vzdolž "X", "Y" in "Z" osi prizmatičnih linearnih vodil z ležaji in prenosom preko vijačnega vretena.
  • Skupinsko pozicioniranje in premikanje stroja se izvaja s pomočjo enosmernih motorjev.

KONFIGURACIJA STROJA
(Možnosti in dodatki, vkljuceni v ta stroj)

  • Sistem zaznavanja za kalibracijo referencne strani nasprotne plošce
  • Naprava za povecanje vrtalnega tlaka vzdolž osi Z
  • Vrsta tipkovnice: Qwerty
OSI
Maks. uporabna velikost plošce X-Y-Z mm 3000 x 900 x 50
Min. uporabna velikost plošce X-Y-Z mm 300 x 90 x 10
Maks. hitrost 7 (4X-4Y eno od njih je v skupni rabi)
Vertikalna vretena (vzdolž Y osi) št. 2 (1+1)
Horizontalna vretena (vzdolž X osi) št. 2 (1+1)
Fiksno integrirano rezilo, (rezanje v smeri)
VGRADNJA
Elektricno napajanje V (Hz) 380 / 400 (50 / 60)
Min. Nazivna moc motorja KVA 4,5
Zracni tlak bar 6,5
Tlak komprimiranega zraka Nl/min 90
Poraba odsesanega zraka m3/h 820
Hitrost odsesanega zraka m/s 20
Premer odssovalnih odprtin mm 120

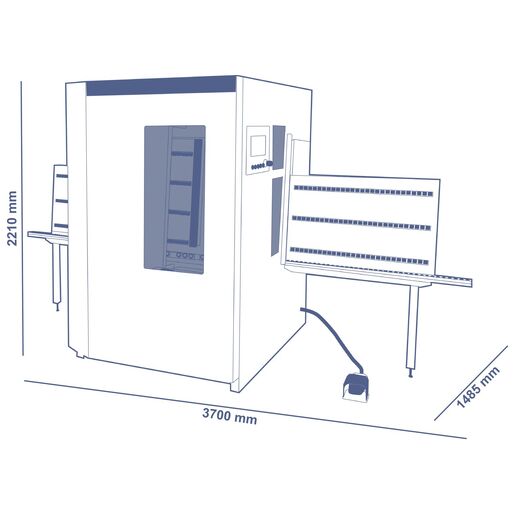

Da bi zagotovili jasen in nemoten nakup, so spodaj navedene mere zapakiranega stroja ob dobavi:

Podatek
Dolžinacm208
Širinacm147
Višinacm244
Težakg954



Pred zakljuckom nakupa, kupec lahko izbira med naslednjimi možnostmi dostave:

Pošiljka z namensko dostavno službo (Incoterm DAP - Delivered at Place)
Z izbiro pošiljanja, bo SCM zaupal dostavo specializiranemu špediterju, s cimer bo zagotovil varen prevoz, ki ga opravljajo strokovnjaki. Storitev vkljucuje:

  • telefonsko obvestilo pred dostavo

Pomembno: Zaradi velikosti stroja, je za razkladanje s tovornjaka odgovoren kupec. Zato je potrebno imeti vilicar ali ustrezno opremo za varno izvedbo postopka. Dostava v notranjost stavbe in postavitev stroja znotraj objekta nista vkljuceni.

Ce je stroj kupljen z možnostjo namestitve, bo po opravljenem narocilu SCM Servis ali pooblašceni center stopil v stik s stranko in se dogovoril o: datumu namestitve, potrebni opremi in dokumentih, ki jih je treba podpisati za namestitev.

Za vse dodatne informacije ali pojasnila nas kontaktirajte.
