olimpic k 360 Bordatrice automatica monolaterale con funzione di arrotondatura
20% Sconto Online
50.556,00 €(Escluso IVA, spese di spedizione e installazione)
Olimpic k 360 è la bordatrice monolaterale compatta per l’applicazione di bordi in rotoli e strisce fino a 6 mm di spessore sul lato di pannelli diritti con colla EVA e PUR. Velocità di lavorazione a 11 m/min.
Semplice nell’utilizzo e completa nelle dotazioni per una finitura ottimale, con gruppo arrotondatore per raggiatura verticale e arrotondatura degli angoli superiori e inferiori del pannello.
Cambio automatico di lavorazione tra bordo sottile, di spessore e massellino.
Pannello di controllo a colori 12”.
Ideale per l'azienda che ha l'esigenza di bordare con continuità e qualità pannelli anche diversi tra loro.
Disponibile 2
Articolo in pronta consegna
INSTALLAZIONE K 360RPer questo modello è obbligatoria l'installazione da parte di un tecnico SCM.
Vasca colla SGP-E per l’utilizzo di colla EVA e PUR con doppia termoregolazione. Speciale rullo spalmatore con zigrinatura a passo variabile. Sistema di sgancio rapido.
Gruppo arrotondatore per la finitura dell’angolo anteriore e posteriore in pannelli diritti, smussati e postformati.
Copiatore nesting sui gruppi refilatore e raschiabordo per la lavorazione di pannelli provenienti da ciclo nesting.
Controllo elettronico "StarTouch
semplice ed intuitivo per un utilizzo della macchina senza errori.
Monitor 12” Touch-Scren a colori con possibilità di richiamo rapido fino a 100 programmi di lavoro personalizzabili.
- Gruppi operatori superiori fissati al pressore per permettere la loro regolazione automatica al cambio dello spessore pannello.
- Gruppi operatori inferiori fissati al longherone inferiore per un preciso riferimento rispetto al pannello
- Trasporto pannello con cingolo composto da pattini ricoperti da gomma ad alta aderenza e catena industriale con maglie da 3/4”
- Rulliera di sostegno pannello telescopica posizionata esternamente al cingolo per tutta la lunghezza della macchina
- Dispositivo antiadesivizzante con due ugelli spruzzatori di liquido antiadesivizzante per impedire l’adesione della colla sulle superfici inferiori e superiori del pannello.
- Gruppo rettificatore per la realizzazione di una superficie ottimale su cui applicare la colla ed ottenere una perfetta linea di giunzione con il bordo.
- Dispositivo di preriscaldo pannello prima dell’applicazione della colla per migliorare la qualità dell’incollaggio.
- Gruppo incollaggio con 3 rulli di pressione; il primo di grandi dimensioni motorizzato e frizionato, gli altri 2 a conicità contrapposta. Regolazione della pressione e della posizione in funzione dello spessore bordo. Vasca colla con carico dall’alto e dispositivo blocco fuoriuscita colla a macchina ferma.
- Carico automatico del bordo: in rotolo con rullo di traino e cesoia per il taglio, in strisce con dispositivo spingilastra
- Gruppo intestatore per il taglio e la raggiatura del bordo in un’unica operazione. Il sistema a doppia lama consente il taglio diritto del massellino e la spigolatura del bordo sottile.
- Gruppo refilatore per l’eliminazione del bordo eccedente nei lati superiore ed inferiore del pannello. 3 posizioni automatiche dell’utensili per lavorare bordo sottile, bordo con raggio e massellino.
- Gruppo raschiabordo per l’eliminazione dai bordi plastici delle tacche lasciate dagli utensili durante la refilatura,
- Gruppo raschiacolla per la rimozione di eventuali eccessi di colla nella giunzione tra pannello e bordo.
- Gruppo spazzole per la pulizia e lucidatura del bordo

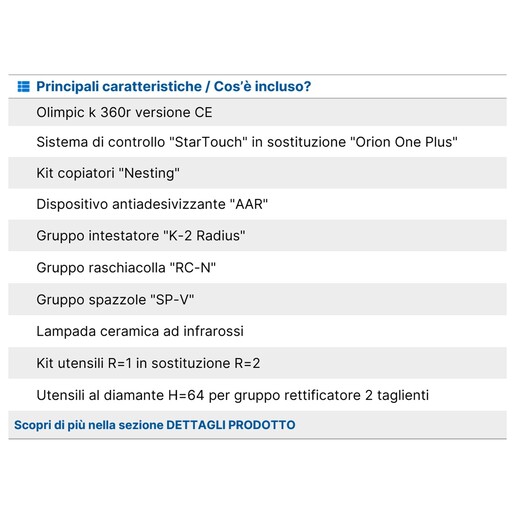

CONFIGURAZIONE DELLA MACCHINA
(Opzioni e accessori inclusi nella macchina)
- Sistema di controllo "StarTouch" in sostituzione "Orion One Plus"
- Kit copiatori "Nesting"
- Dispositivo antiadesivizzante "AAR"
- Kit utensili R=1 in sostituzione R=2
- Utensili al diamante H=64 per gruppo rettificatore 2 taglienti
- Lampada ceramica ad infrarossi
- Vasca colla "SGP-E" - In sostituzione della vasca colla standard
- Gruppo intestatore "K-2 Radius"
- Gruppo raschiacolla "RC-N"
- Gruppo spazzole "SP-V"
| DATI TECNICI | ||
| Velocità di avanzamento cingolo | m/min | 11 |
| Spessore pannello | mm | 8-60 |
| Spessore bordo in strisce | mm | 0,3-6 |
| Spessore bordo in rotoli | mm | 0,3-3 |
| Sezione massima bordo in rotoli | mm² | 135 |
| Diametro massimo rotolo | mm | 780 |
| Eccesso bordo rispetto allo spessore pannello | mm | 2+2 |
| Interspazio pannelli | mm | 600 |
| Lunghezza minima pannello (larghezza min. 100 mm) | mm | 140 |
| Lunghezza minima bordo in strisce / rotolo | mm | 180 /200 |
| Larghezza minima pannello (lunghezza min. 210 mm) | mm | 90 |
| Altezza piano di lavoro | mm | 900 |
| Apertura rulliera di sostegno pannello | mm | 500 |
| GRUPPO RETTIFICATORE | ||
| Area massima di asportazione | mm² | 60 |
| Massimo spessore asportabile | mm | 3 |
| Potenza motori | kW | 1,5 kW |
| Utensili al diamante inclusi: Diametro / Altezza Velocità rotazione | mm g/min | 100 / 64 – 9.000 |
| VASCA COLLA | ||
| Potenza resistenze | kW | 1,61 |
| Tempo di riscaldo | min | 12 |
| Capacità vasca | kg | 1,5 |
| GRUPPO INTESTATORE | ||
| Potenza motori | kW | 0,2 |
| Utensili inclusi. Velocità rotazione | g/min | 12.000 |
| GRUPPO REFILATORE | ||
| Potenza motori | kW | 0,55 |
| Spessore minimo pannello con raggio | mm | 12 |
| Copiatori verticali/frontali | disco/ruote | |
| Utensili inclusi. Raggio Velocità rotazione | mm g/min | 1 12000 |
| GRUPPO ARROTONDATORE | ||
| Potenza motore | kW | 0,35 |
| Spessore pannello | mm | 10-45 |
| Interspazio pannelli | mm | 750 |
| Copiatori verticali/frontali | pattino – pattino | |
| Utensili inclusi. Raggio Velocità rotazione | mm g/min | 1 – 12.000 |
| GRUPPO RASCHIABORDO | ||
| Spessore minimo pannello | mm | 12 |
| Copiatori verticali/frontali | disco/disco | |
| Utensili inclusi: Raggio | mm | 1 |
| GRUPPO SPAZZOLE | ||
| Potenza motori | kW | 0,13 |
| Velocità rotazione utensili | g/min | 1400 |
| REQUISITI MINIMI DI INSTALLAZIONE | ||
| Consumo aria compressa | Nl/min | 800 |
| Consumo aria aspirata | m3/h | 3050 |
| Velocità aria per aspirazione | m/sec | 28 |
| Potenza installata | kVA | 21 |
| Versione CE – Voltaggio / Frequenza | 400EU / 50Hz |
