olimpic k 560 Bordatrice automatica monolaterale con funzione di arrotondatura
20% Sconto Online
65.682,40 €(Escluso IVA, spese di spedizione e installazione)
Olimpic k 560 è la bordatrice monolaterale per l’applicazione di bordi in rotoli e strisce sul lato di pannelli diritti con colla EVA o PUR.
Velocità di lavorazione 12 m/min in arrotondatura e 18 m/min in sola refilatura.
Performante e versatile, dispone di soluzioni tecnologiche che garantiscono una finitura ottimale con raggiatura verticale e arrotondatura degli angoli superiori e inferiori del pannello.
Cambio automatico di lavorazione tra bordo sottile, di spessore e massellino.
Ideale per l'azienda che ha l'esigenza di produrre numerosi pannelli al giorno anche diversi tra loro.
*Le foto possono includere equipaggiamenti opzionali. Verificare la disponibilità e la compatibilità in Dettagli del prodotto e Specifiche.
Disponibile 1
Articolo in pronta consegna
INSTALLAZIONE K 560RPer questo modello è obbligatoria l'installazione da parte di un tecnico SCM.

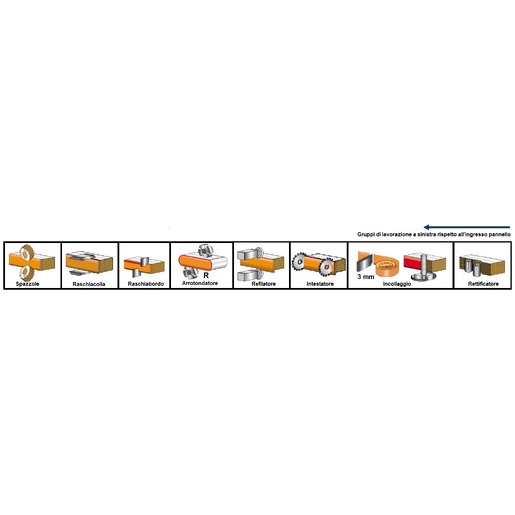

Vasca colla SGP-E per l’utilizzo di colla EVA o PUR con doppia termoregolazione. Speciale rullo spalmatore con zigrinatura a passo variabile. Sistema di sgancio rapido.
Gruppo arrotondatore a 2 motori per un’ottima finitura del pannello con contemporanea arrotondatura e refilatura del bordo.
Copiatore nesting sui gruppi refilatore e raschiabordo per la lavorazione di pannelli provenienti da ciclo nesting.
Controllo elettronico "StarTouch
semplice ed intuitivo per un utilizzo della macchina senza errori.
Monitor 12” Touch-Scren a colori con possibilità di richiamo rapido fino a 100 programmi di lavoro personalizzabili.
- Pressore superiore con posizionamento elettronico al variale dello spessore del pannello
- Gruppi operatori superiori fissati al pressore per permettere la loro regolazione automatica al cambio dello spessore pannello.
- Gruppi operatori inferiori fissati al longherone inferiore per un preciso riferimento rispetto al pannello
- Trasporto pannello con cingolo composto da pattini ricoperti da gomma ad alta aderenza e catena industriale con maglie da 3/4”
- Rulliera di sostegno pannello telescopica posizionata esternamente al cingolo per tutta la lunghezza della macchina
- Dispositivo antiadesivizzante con due ugelli spruzzatori di liquido antiadesivizzante per impedire l’adesione della colla sulle superfici inferiori e superiori del pannello.
- Gruppo rettificatore per la realizzazione di una superficie ottimale su cui applicare la colla ed ottenere una perfetta linea di giunzione con il bordo.
- Lampada ceramica ad infrarossi per riscaldare il pannello prima dell’applicazione della colla.
- Gruppo incollaggio con 4 rulli di pressione ad intervento temporizzato sul pannelo; il primo di grandi dimensioni motorizzato e frizionato, il secondo e terzo a conicità contrapposta. Regolazione della pressione e della posizione in funzione dello spessore bordo. Vasca colla con carico dall’alto e dispositivo blocco fuoriuscita colla a macchina ferma.
- Carico automatico del bordo: in rotolo con rullo di traino e cesoia per il taglio, in strisce con dispositivo spingilastra
- Gruppo intestatore per il taglio del bordo eccedente sul lato anteriore e posteriore del pannello.
- Gruppo refilatore per l’eliminazione del bordo eccedente nei lati superiore ed inferiore del pannello. 3 posizioni automatiche dell’utensili per lavorare bordo sottile, bordo con raggio e massello.
- Gruppo raschiabordo per l’eliminazione dai bordi plastici delle tacche lasciate dagli utensili durante la refilatura.
- Dispositivo nebulizzante per finitura bordo posizionato prima del raschiacolla e spazzole per migliorare la pulizia del pannello e la lucidatura del bordo applicato
- Gruppo raschiacolla per la rimozione di eventuali eccessi di colla nella giunzione
CONFIGURAZIONE DELLA MACCHINA
(Opzioni e accessori inclusi nella macchina)
- Sistema di controllo "StarTouch" in sostituzione "Touch 7"
- Posizionamento elettronico del pressore superiore
- Kit copiatori "Nesting"
- Dispositivo antiadesivizzante "AAR"
- Dispositivo nebulizzante per finitura bordo
- Gruppo raschiacolla "RC-N"
- Gruppo spazzole "SP-V"
- Lampada ceramica ad infrarossi
- Vasca colla "SGP" sostitutiva con dosatura manuale
- Kit utensili R=1 in sostituzione R=2
- Utensili al diamante H=64 per gruppo rettificatore 2 taglienti
| DATI TECNICI | ||
| Velocità di avanzamento cingolo in arrotondatura – in sola refilatura | m/minm/min | 12 – 18 |
| Spessore pannello | mm | 8-60 |
| Spessore bordo in strisce | mm | 0,4-6 |
| Spessore bordo in rotoli | mm | 0,4-3 |
| Sezione massima bordo in rotoli | mm² | 135 |
| Diametro massimo rotolo | mm | 780 |
| Interspazio pannelli | mm | 600 |
| Lunghezza minima pannello (larghezza min. 100 mm) | mm | 140 |
| Lunghezza minima bordo in rotolo | mm | 180 |
| Lunghezza minima bordo in strisce | mm | 220 |
| Larghezza minima pannello (lunghezza min. 210 mm) * (60 mm con modifica della regolazione dei gruppi) | mm | 95 (60)* |
| Altezza piano di lavoro | mm | 900 |
| Apertura rulliera di sostegno pannello | mm | 560 |
| GRUPPO RETTIFICATORE | ||
| Area massima di asportazione | mm² | 55 |
| Massimo spessore asportabile | mm | 3 |
| Potenza motori | kW | 1,5 kW |
| Utensili al diamante inclusi: Diametro / Altezza Velocità rotazione | mm g/min | 100 / 64 - 9.000 |
| VASCA COLLA | ||
| Potenza resistenze | kW | 1,61 |
| Tempo di riscaldo | min | 12 |
| Capacità vasca | kg | 1,5 |
| GRUPPO INTESTATORE | ||
| Potenza motori | kW | 0,35 |
| Utensili inclusi. Velocità rotazione | g/min | 12000 |
| GRUPPO REFILATORE | ||
| Potenza motori | kW | 0,65 |
| Spessore minimo pannello con raggio | mm | 10 |
| Copiatori verticali/frontali | disco/disco | |
| Utensili inclusi. Raggio Velocità rotazione | mm g/min | 1 – 12000 |
| GRUPPO ARROTONDATORE | ||
| Potenza motori | kW | 0,35 |
| Spessore pannello angolo diritto – angolo sagomato | mm – mm | 10 – 50 – 10 – 30 /40 |
| Interspazio pannelli | mm | 600 |
| Copiatori verticali/frontali | pattino – pattino | |
| Utensili inclusi. Raggio Velocità rotazione | mm g/min | 1 – 12000 |
| GRUPPO RASCHIABORDO | ||
| Spessore minimo pannello | mm | 12 |
| Copiatori verticali/frontali | disco/disco | |
| Utensili inclusi: Raggio | mm | 1 |
| GRUPPO SPAZZOLE | ||
| Potenza motori | kW | 0,13 |
| Velocità rotazione utensili | g/min | 1400 |
| REQUISITI MINIMI DI INSTALLAZIONE | ||
| Consumo aria compressa | Nl/min | 850 |
| Consumo aria aspirata | m3/h | 5450 |
| Velocità aria per aspirazione | m/sec | 28 |
| Potenza installata | kVA | 23 |
| Versione CE – Voltaggio / Frequenza | 400EU / 50Hz |
