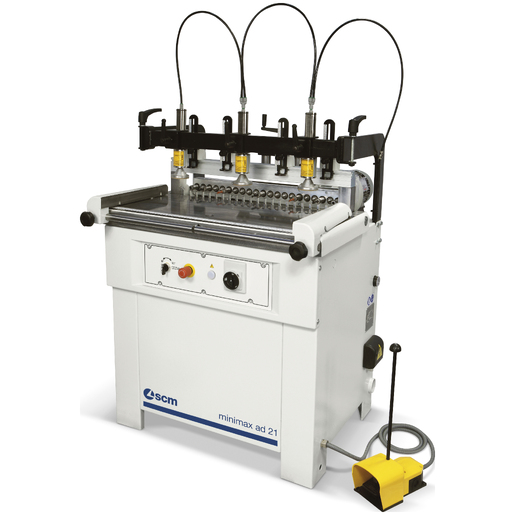

minimax ad 21 Single head multiboring machine with 21 spindles

minimax ad 21 | Single head multiboring machine with 21 spindles
minimax ad 21 | Single head multiboring machine with 21 spindles
minimax ad 21 | Single head multiboring machine with 21 spindles
£5,636.00

10% online discount

£5,072.40

(Price does not include VAT and delivery)

minimax ad 21 is the semiautomatic drilling machine for woodworking and tailor-made artisan production. Drilling unit with 21 spindles preset for quick changes - all equipped with drilling bit-holder bushes diameter 10 mm. The ideal solution for all drilling requirements.

Disponibile  1


Articolo in pronta consegna

 Il tuo account non è abilitato all'acquisto di pezzi di ricambio. Per ulteriori dettagli contattaci all'indirizzo: eshopsupportit@scmgroup.com
Più Dettagli
Vantaggi
<p>Il sistema di aspirazione integrato nella testa a forare è incredibilmente efficiente per una pulizia sorprendente!</p>

Il sistema di aspirazione integrato nella testa a forare è incredibilmente efficiente per una pulizia sorprendente!

<p>La testa a forare è composta da un monoblocco in lega di alluminio che assicura assenza di vibrazioni. Lo scorrimento avviene su due guide cilindriche rettificate che garantiscono stabilità e precisione</p>

La testa a forare è composta da un monoblocco in lega di alluminio che assicura assenza di vibrazioni. Lo scorrimento avviene su due guide cilindriche rettificate che garantiscono stabilità e precisione

<p>Tutti i comandi sono posizionati sul fronte della macchina, come l’interruttore per inclinare la testa di foratura che rende immediato il passaggio da una fase di impiego alla successiva.</p>

Tutti i comandi sono posizionati sul fronte della macchina, come l’interruttore per inclinare la testa di foratura che rende immediato il passaggio da una fase di impiego alla successiva.

Dettagli del prodotto

  • The machine is equipped with a 5 positions mechanical revolver which guarantees fast and precise positioning of the lateral fences.
  • Lateral fence (3000 mm length) with a scale and retractable stops for perfect drilling of large panels. The fence can be mounted and dismounted quickly and easily.
  • Bits can be replaced quickly and easily. The machine has 21 quick-change chucks.
  • The mechanical gauge guarantees fast and precise positioning of the lateral fences.
  • No. 2 upper pneumatic clamping cylinders for the hold-down during boring operations for absolute precision.
  • The drilling concept of minimax ad 21 allows to use the outside (in sight) of the panel as a reference and thus any differences in thickness are shown on the inside of the furniture (not in sight).

Specifiche

MACHINE CONFIGURATION
(Options and accessories included with this machine)

  • Horizontal/vertical automatic positioning of boring unit
TECHNICAL FEATURES
Worktable dimensions[mm]905 x 372
Worktable working height[mm]900
Number of spindlesN.21
Spindle centre-to-centre[mm]32
Max. tool diameter[mm]40
Max. boring centre-to-centre[mm]640
Max. height of horizontal boring operation[mm]60
Spindles speed[rpm]2800
Min./Max. panel thickness[mm]10/85
Max panel width under the bridge[mm]833
Max. boring head stroke[mm]70
Boring head motor S6[kW]1,8
Pneumatic system operating pressure[bar]6
Air consumption[Nl/cycle]3,5
Exhaust outlets diameter[mm]80
